يتكون خط لحام الأعمدة الصندوقية JZ150 من آلة تجميع الصناديق، وآلة اللحام GPW، وآلة اللحام بالقوس المغمور، وآلة اللحام بالخبث الكهربائي، وآلة تفريز الأسطح، وآلة تحريك متنقلة، وآلة قلب، وسيور ناقلة. ويمكنه تقليل شدة العمل وتحسين كفاءته.

يمكن تصميم هذه الآلة وتخطيطها وفقًا لموقع العمل لديكم وطاقتكم الإنتاجية واستثماركم.

مكونات خط الإنتاج

آلة تجميع الحواجز الداخلية

مناسبة لتحديد موضع الحاجز الداخلي للعمود وتثبيته، ومناسبة لأبعاد مقطع (400-1500)mm وسماكة لوح ≤80mm

آلة تجميع الأعمدة الصندوقية

الهيكل الرئيسي بنية جسرية، ويعتمد على فولاذ قنوات بهيكل ملحوم. وتتكون الآلة بالكامل من إطار جسري متحرك، وأسطوانة تثبيت مع إطار قضيب لولبي، وجهاز مانع للسقوط، ونظام هيدروليكي ونظام كهربائي وغيرها.

آلة لحام GPW ذات الذراع الكابولي بقوسين وسلكين

مناسبة للحام الأعمدة الصندوقية، وتضمن جودة اللحام وتحسّن كفاءة العمل. ومناسبة لأبعاد مقطع قطعة العمل (400-1500)mm×(400-1500)mm.

آلة اللحام بالخبث الكهربائي بسلك اللحام ذات الذراع الكابولي

مناسبة للحام لوح الجذع مع الحاجز الداخلي. وتعتمد طريقة اللحام SESW، حيث يوجه رأس اللحام سلك اللحام. ومناسبة لأقصى مقطع لقطعة العمل (400-1500)mm×(400-1500)mm وسماكة الحاجز الداخلي 14-65mm.

آلة القوسين ذات الذراع الكابولي

مناسبة لحفر ثقوب العمود لعملية اللحام بالخبث الكهربائي، بعرض مقطع واسع لقطعة العمل (400-1500) mm؛ والارتفاع (400-1500) mm، وأقصى قطر حفر 50mm.

آلة تفريز الأسطح

مناسبة لتفريز سطح الأعمدة الصندوقية والمقاطع H وغيرها. ومناسبة لأبعاد مقطع قطعة العمل (400-1500)mm × (400-2400)mm.

المعاملات الفنية

البند	المعاملات
مواصفات المقطع (mm)	(300-1500)×(300-1500)
طول قطعة العمل (mm)	4000-15000
سماكة قطعة العمل (mm)	16-80
وزن قطعة العمل (T)	≤20
الطاقة الإنتاجية السنوية لوردية واحدة	5000-30000T (حسب التكوين)

عرض سعر سريع

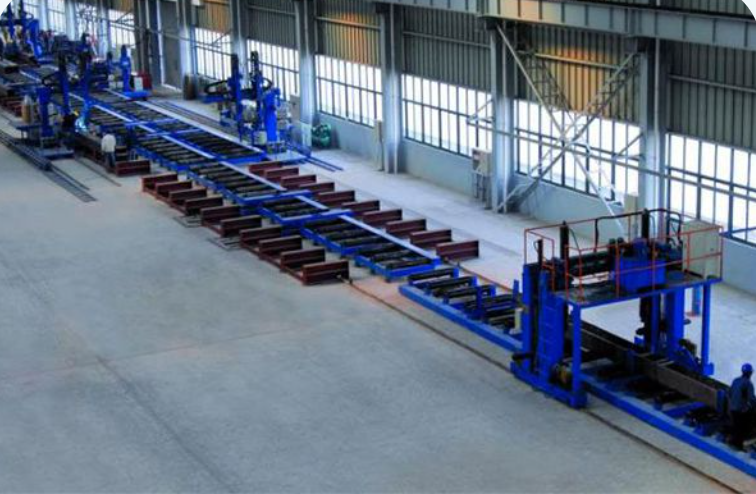

خط لحام الأعمدة الصندوقية في مدينة شاوشing، الصين
