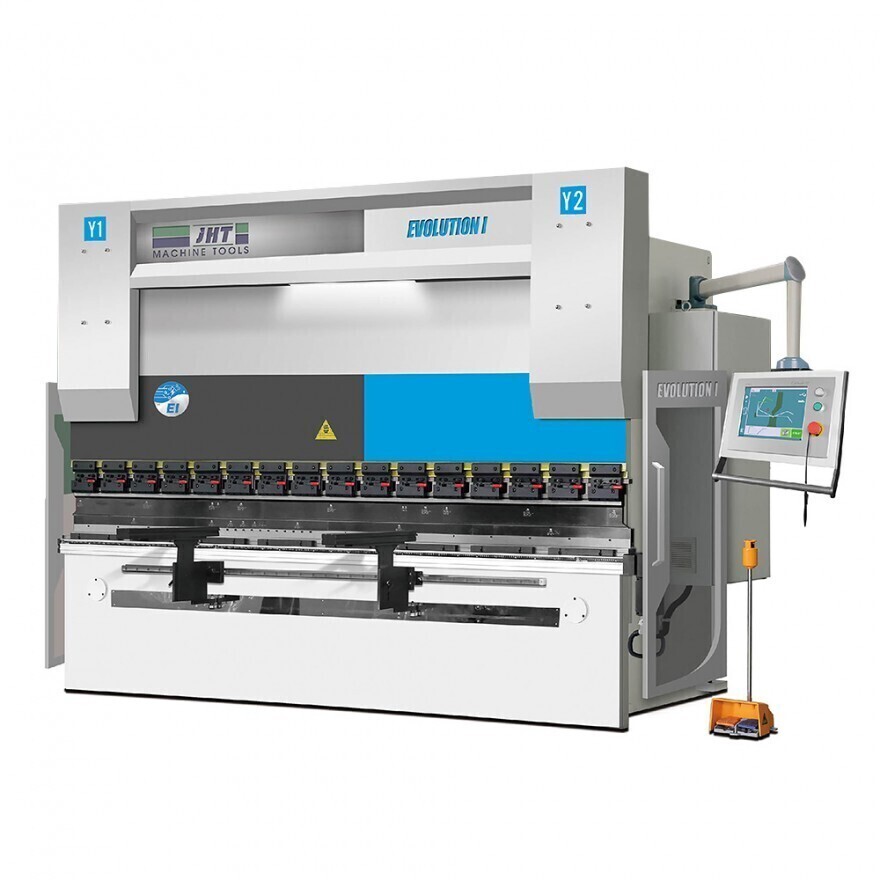

مكبس ثني CNC كهربائي هيدروليكي 160T3200

اطلع على المزيد هنا مكبس ثني CNC كهربائي هيدروليكي مع نظام Cyblec Touch 12 بستة محاور +1 وشاشة لمس، موديل 160t3200

جديد $48,000

التكوين الرئيسي

· وحدة تحكم هولندية Holland DELEM DA66T CNC

· مسطرة تدريج تتحكم في عمق المحورين Y1 وY2 (المحور y1 / y2 بدقة 0.01mm)

· محرك مؤازر يقود المحور X ويتحكم به (المحور X بدقة 0.05mm)، ويُضبط حركة المحور R لأعلى ولأسفل يدويًا، ويتحرك إصبع التوقف بسهولة على الدليل الأسطواني

· الحفاظ على دقة البرغي الكروي والدليل الخطي من HIWIN عند 0.01mm

· يمكن ضبط موضع الحامل الأمامي على الدليل الخطي باتجاه الطاولة

· استخدام نظام تحكم متزامن مؤازر كهربائي هيدروليكي مغلق الحلقة من Rexroth الألمانية

· وصلة أنابيب الزيت من EMB الألمانية

· المحرك الرئيسي من Siemens الألمانية

· Schneider Electric الفرنسية

· حماية هيدروليكية وكهربائية من الحمل الزائد

· القوالب العلوية ميكانيكية سريعة التثبيت، والسفلية ثنائية V قابلة للاستبدال

III. معيار السلامة

1.EN 12622:2009 + A1:2013 2.EN ISO 12100:2010 3.EN 60204-1:2006+A1:2009

· جهاز حماية أمامي لحماية الأصابع (ستارة ضوئية آمنة)

· مفتاح دواسة KACON الكوري الجنوبي (درجة أمان 4)

· حواجز معدنية خلفية ومعيار CE

· مرحل أمان يراقب مفتاح الدواسة وحماية السلامة

· معايير السلامة (2006／42／EC)

IV. وحدة التحكم الهولندية Delem DA66T

· برمجة رسومية ثنائية الأبعاد باللمس، تحسب عملية الثني تلقائيًا وتكشف التصادم

· عرض محاكاة لشكل المنتج ثلاثي الأبعاد، وتُظهر القوالب متعددة المحطات عملية الثني الفعلية في الوقت الحقيقي

· شاشة ملونة TFT عالية الدقة مقاس 17 بوصة

· حزمة تطبيقات Windows كاملة تعزز استقرار التشغيل وتدعم الإيقاف الفوري

· متوافقة مع البنية المعيارية لـ DELEM

· واجهة طرفية USB

· برامج تطبيقات المستخدم في ظروف تعدد المهام

· واجهة حساس كشف الزاوية

تصميم صناعي جديد كليًا يدمج المفهوم الجمالي الحديث مع تقنية تصنيع عالية الجودة ومظهر بسيط وأنيق.

· أحدث تقنية تحكم هيدروليكي عالية الاستجابة للتردد، بسرعة أعلى وكفاءة أكبر ودقة أعلى.

· تضمن المعالجة الحرارية للهيكل والتحقق من تحسين صلابة الآلة بالكامل وتطوير آلية التعويض الهيدروليكي واعتمادها معًا دقة الثني في مكابس الثني من سلسلة EHP.

· تضمن النسبة المثلى للمعاملات والتكوين الأساسي عالي المستوى أداءً مستقرًا وسهولة في التشغيل.

· يتضمن نظام EHP القياسي مقياسًا خلفيًا بمحورين، وللقطع ذات الأشكال المعقدة تتوفر أنظمة مقياس خلفي بأربعة أو خمسة محاور مع القوالب المناسبة لثني القطع المعقدة.

· يستخدم مكبس الثني تقنية تحكم مؤازر كهربائي هيدروليكي مغلق الحلقة، حيث تُرسل إشارات موضع الكبّاس إلى نظام NC عبر مساطر تدريج ثنائية الجانب، ثم يضبط نظام NC كمية الزيت من الخزان بتغيير حجم فتحة صمام التزامن، وبذلك يتحكم في عمل الكبّاس (Y1 وY2) بالتردد نفسه ويحافظ على توازي الطاولة.

· بحسب نوع الصفيحة، يمكن لنظام CNC التحكم تلقائيًا في تعويض انحناء الطاولة للحصول على زوايا متساوية على كامل طول القطعة.

· يتيح استخدام التعويض الهيدروليكي للانحناء الحصول على قطع موحدة على كامل الطول. ويتكون التعويض الهيدروليكي من مجموعة أسطوانات زيت تُحدث حركة نسبية للطاولة وتشكّل منحنى محدبًا مثاليًا، مما يحافظ على العلاقة النسبية مع الكبّاس دون تغيير. وتعتمد قيم التعويض على سماكة الصفيحة وخصائص المادة المراد قطعها.
