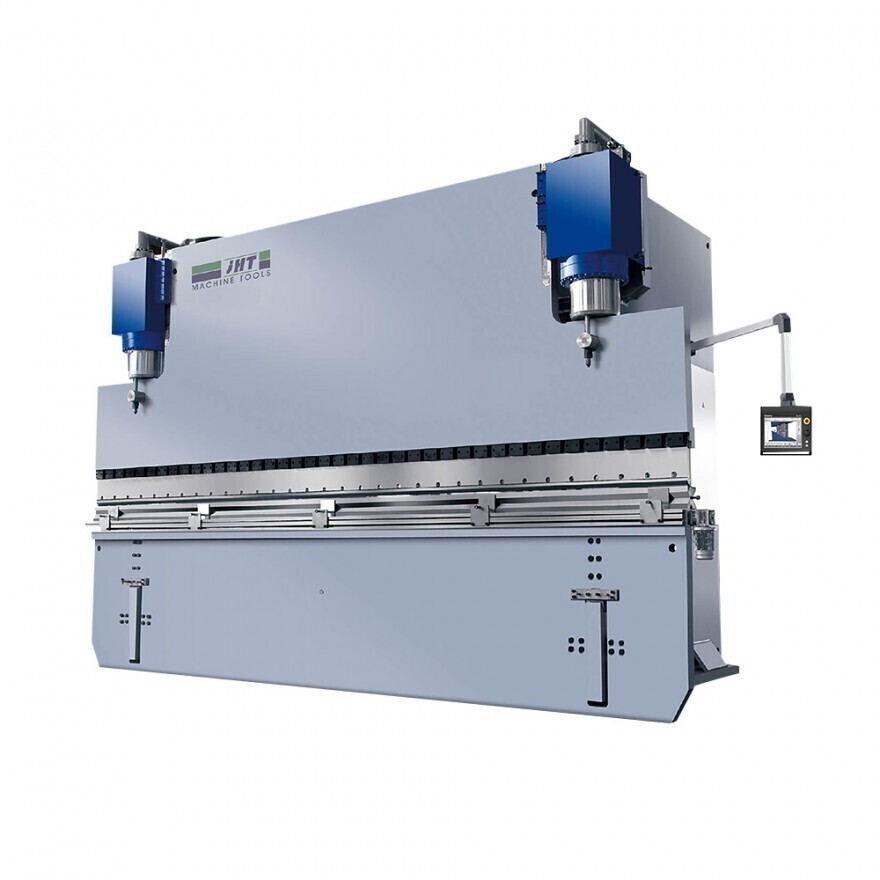

مكبس ثني كهربائي هيدروليكي CNC بقدرة 500T6000

للمزيد من التفاصيل مكبس ثني CNC كهربائي هيدروليكي مع نظام Delem DA58T بـ 3+1 محاور، موديل 500T6000

جديد $80,000.00

التكوين الرئيسي.

· يعتمد نظام CNC هولندي من نوع DELEM DA52S

· مسطرة تدريج للتحكم في عمق المحورين Y1 وY2 (محور y1/y2 بدقة 0.01mm)

· محرك مؤازر لتشغيل والتحكم في المحور X (المحور X بدقة 0.01mm)، مع ضبط يدوي للمحور R للأعلى والأسفل، ويمكن تحريك الأصابع بسهولة على الدليل الأسطواني.

· الحفاظ على دقة لولب الكريات ودليل التحريك الخطي من HIWIN ضمن 0.01mm

· يمكن ضبط الحامل الأمامي على طول الدليل الخطي باتجاه طاولة العمل

· نظام تحكم متزامن بمؤازر كهربائي هيدروليكي مغلق الحلقة من Rexroth الألمانية

· وصلات أنابيب الزيت من EMB الألمانية

· المحرك الرئيسي من Siemens الألمانية

· مكونات Schneider Electrics الفرنسية

· حماية هيدروليكية وكهربائية من الحمل الزائد

· القوالب العلوية ميكانيكية سريعة التثبيت، والسفلية مزدوجة V سريعة التبديل

III. معايير السلامة.

1.EN 12622:2009 + A1:2013 2.EN ISO 12100:2010 3.EN 60204-1:2006+A1:2009

· جهاز حماية الأصابع الأمامي (ستارة ضوئية للسلامة)

· مفتاح دواسة KACON الكوري الجنوبي (4 درجات أمان)

· حاجز حماية معدني بمعيار CE

· مرحل أمان لمراقبة مفتاح القدم وأجهزة الحماية

· معيار السلامة (2006／42／EC)

IV. وحدة التحكم Delem DA52S الهولندية

· شاشة ملونة عريضة النطاق الترددي بقياس 8″

· تحكم بحد أقصى 4 محاور (Y1 وY2 ومحوران إضافيان)

· معالج 266MHZ وذاكرة بسعة 64M

· مكتبة قوالب: 30 قالبًا علويًا و30 قالبًا سفليًا

· واجهة ذاكرة USB وواجهة RS232

· منصة تشغيل Windows بالوقت الفعلي لضمان استقرار التشغيل، وتدعم الإيقاف الفوري

· معلمات في صفحة واحدة للتحرير السريع واختصارات للتنقل

· حساب تلقائي لتعويض الانحناء

· لوحة مفاتيح دقيقة وتحرير البيانات

· حساب تلقائي لضغط الثني ومنطقة أمان القوالب

· أداة تحليل التشغيل عبر الإنترنت، ولوحة تشخيص، وقاعدة بيانات معايرة الزوايا

الميزات الرئيسية.

1.تصميم صناعي جديد كليًا يجمع بين المفهوم الجمالي الحديث وتقنية إنتاج عالية الجودة ومظهر بسيط.

2.أحدث تقنيات التحكم الهيدروليكي عالية الاستجابة، لسرعة وكفاءة ودقة أعلى.

3.المعالجة الحرارية للهيكل، والتحقق من تحسين الصلابة للآلة بأكملها، واستخدام بنية التعويض الهيدروليكي، تضمن معًا دقة الثني في مكابس الثني من سلسلة EHP.

4.النسبة المثلى للمعلمات والتكوين الأساسي عالي المستوى يضمنان أداءً مستقرًا وسهولة في التشغيل.

5.يأتي نظام المقياس الخلفي القياسي في EHP بمحورين، وللقطع ذات الأشكال المعقدة تتوفر أنظمة مقياس خلفي بـ 4 أو 5 محاور مع القوالب المناسبة كخيار.

6.يستخدم مكبس الثني تقنية تحكم مؤازر كهربائي هيدروليكي مغلق الحلقة بالكامل، إذ يمكن إرجاع إشارات موضع الكبّاس إلى نظام NC عبر مساطر تدريج ثنائية الجانب، ثم يضبط نظام NC كمية الزيت من الخزان بتغيير حجم فتحة الصمام المتزامن، وبذلك يتحكم في تشغيل الكبّاس (Y1 وY2) بالتردد نفسه مع الحفاظ على توازي طاولة العمل.

7.بحسب حالة الصفيحة المعدنية على مكبس الثني، يمكن لنظام CNC التحكم تلقائيًا في تعويض انحناء الطاولة للحصول على زوايا متساوية الطول في جميع القطع.

8.يتيح استخدام تعويض الانحناء الهيدروليكي الحصول على قطع موحدة على كامل الطول. ويتكون تعويض الانحناء الهيدروليكي من مجموعة أسطوانات زيت أسفل طاولة العمل، تتيح حركة نسبية للطاولة وتشكيل منحنى محدب مثالي، بما يضمن بقاء العلاقة النسبية مع الكبّاس دون تغيير. وتعتمد قيم التعويض على سماكة الصفيحة وخصائص المادة المراد قطعها.
