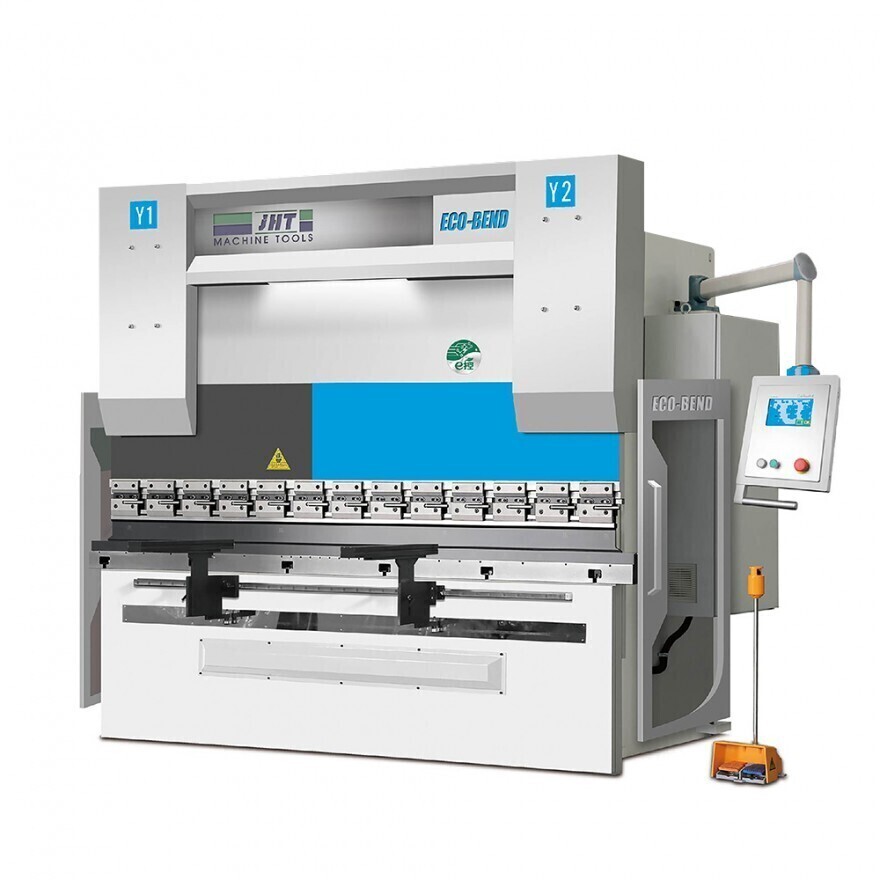

اطلع على المزيد هنا: مكبس ثني CNC كهربائي هيدروليكي مع نظام Cyblec Touch 8 بأربعة محاور +1 وشاشة لمس، موديل 80t3200

جديد $33,000.00

الميزات الرئيسية

1. تصميم صناعي جديد يجمع بين المفهوم الجمالي الحديث وتقنية إنتاج عالية الجودة ومظهر بسيط.

2. أحدث تقنية تحكم هيدروليكي عالية الاستجابة للتردد، أسرع وأكثر كفاءة وعالية الدقة.

3. تضمن المعالجة الحرارية للهيكل والتحقق من تحسين الصلابة للآلة بالكامل واعتماد بنية التعويض الهيدروليكي معًا دقة الثني في مكابس الثني من سلسلة EHP.

4. تضمن النسبة المثلى للمعاملات والتكوين الأساسي عالي المستوى أداءً مستقرًا وسهولة في التشغيل.

5. يتضمن نظام EHP القياسي مقياسًا خلفيًا بمحورين، وللقطع ذات الأشكال المعقدة تتوفر أنظمة مقياس خلفي بأربعة أو خمسة محاور مع القوالب المناسبة كخيار.

1. يستخدم مكبس الثني تقنية تحكم مؤازر كهربائي هيدروليكي مغلق الحلقة بالكامل، حيث تُرسل إشارات موضع الكبّاس إلى نظام NC عبر مساطر تدريج ثنائية الجانب، ثم يضبط نظام NC كمية الزيت من الخزان بتغيير حجم فتحة صمام التزامن، وبذلك يتحكم في عمل الكبّاس (Y1 وY2) بالتردد نفسه ويحافظ على توازي الطاولة.

2. بحسب حالة الصفيحة المعدنية على مكبس الثني، يمكن لنظام CNC التحكم تلقائيًا في تعويض انحناء الطاولة للحصول على زوايا متساوية على كامل طول القطعة.

3. يتيح استخدام التعويض الهيدروليكي للانحناء الحصول على قطع موحدة على كامل الطول. ويتكون التعويض الهيدروليكي من مجموعة أسطوانات زيت أسفل الطاولة تُحدث حركة نسبية للطاولة وتشكّل منحنى محدبًا مثاليًا، مما يحافظ على العلاقة النسبية مع الكبّاس دون تغيير. وتعتمد قيم التعويض على سماكة الصفيحة وخصائص المادة المراد قطعها.

التكوين الرئيسي

· وحدة تحكم هولندية DELEM DA58T CNC

· مسطرة تدريج تتحكم في عمق المحورين Y1 وY2 (المحور Y1 / Y2 بدقة 0.01mm)

· محرك مؤازر يقود المحور X ويتحكم به (المحور X والمحور R بدقة 0.01mm)، ويُضبط المحور R يدويًا، ويمكن تحريك إصبع التوقف بسهولة على الدليل الأسطواني.

· برغي كروي ودليل خطي من HIWIN بدقة 0.01mm

· يمكن تحريك الدعامة الأمامية على الدليل الخطي باتجاه الطاولة

· نظام تحكم متزامن مؤازر كهربائي هيدروليكي مغلق الحلقة من Rexroth الألمانية

· وصلات أنابيب الزيت من EMB الألمانية

· المحرك الرئيسي من Siemens الألمانية

· Schneider Electric الفرنسية

· حماية هيدروليكية وكهربائية من الحمل الزائد

· القوالب العلوية ميكانيكية سريعة التثبيت، والسفلية ثنائية V سريعة التبديل

III. معايير السلامة

1.EN 12622:2009 + A1:2013 2.EN ISO 12100:2010 3.EN 60204-1:2006+A1:2009

· جهاز حماية الأصابع الأمامي (ستارة ضوئية للأمان)

· مفتاح دواسة KACON الكوري الجنوبي (درجة أمان 4)

· حاجز معدني خلفي بمعيار CE

· مرحل أمان يراقب مفتاح الدواسة وأجهزة الحماية

· معيار السلامة (2006／42／EC)

IV. وحدة التحكم الهولندية Delem DA58T

· برمجة رسومية ثنائية الأبعاد باللمس

· شاشة ملونة TDT عالية الدقة مقاس 15 بوصة

· حساب عملية الثني

· التحكم في تعويض الانحناء (التحدب)

· نمط تحكم بالمحرك المؤازر والمحول

· خوارزمية متقدمة للتحكم في المحور Y، يمكنها التحكم في الصمام مغلق الحلقة وكذلك مفتوح الحلقة.

· منفذ USB

· برنامج البرمجة خارج الخط Profile-58TL

عرض سعر سريع

مكبس ثني CNC كهربائي هيدروليكي 80T3200
