خط القص بالطول في مدينة شاوشينغ، الصين

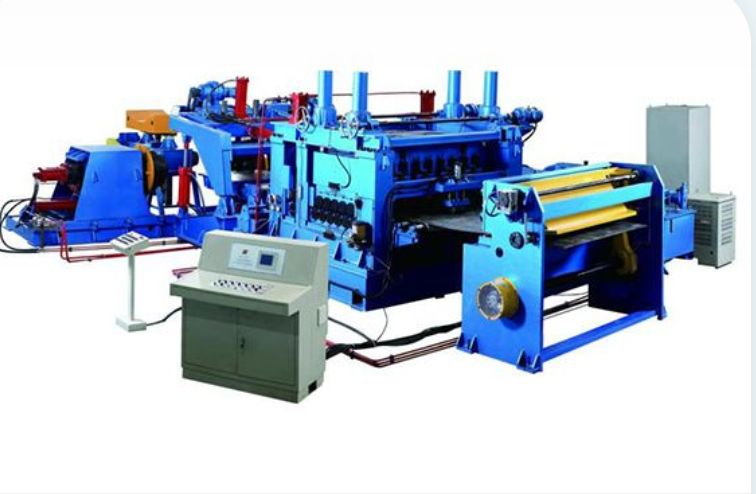

آلة القص بالطول هذه معدات خاصة لفك الصفائح الفولاذية وتسويتها وقصها وتكديسها وفق متطلبات العميل. وتتكون أساسًا من فاك اللفائف ونظام التسوية ونظام التغذية ونظام القص ونظام النقل ونظام التكديس وغيرها.

يمكننا تصميم وتصنيع خطوط القص بالطول لدينا بما يلائم المواصفات التي تطلبونها.

عربة تحميل اللفائف

تتحرك أفقيًا ورأسيًا ويمكن استخدامها لرفع اللفائف.

مدى رفع الأسطوانة: 450mm

القطر الخارجي للفائف: بحد أقصى Φ1800mm / بحد أدنى Φ1000mm

عرض اللفائف: بحد أقصى 1600mm

أقصى سعة تحميل: 15T

فاك اللفائف

يتجهز فاك اللفائف ذو الذراع الظفرية بمحور قابل للتمدد هيدروليكيًا. ويوجد نظام فرملة هوائي من النوع القرصي للتحكم في فاك اللفائف بحسب سرعة الآلة الرئيسية لمنع ارتخاء اللفائف. القطر الداخلي المناسب للفائف: Φ508 وΦ610 وΦ762 عرض اللفائف: بحد أقصى 1600mm أقصى سعة تحميل: 15T

جهاز تغذية الصفائح

تتحكم الأسطوانة الهيدروليكية في رفع أسطوانة الضغط. ويقوم محرك AC2.2kw بتدوير الأسطوانة وتغذية الصفيحة إلى آلة التسوية. وتقوم آلة التقويم بتقويم رأس الصفيحة، وهي مُتحكَّم بها بأسطوانة هيدروليكية.

أسطوانة الضغط وآلة التسوية

تعتمد 15 أسطوانة تسوية و2 أسطوانة سحب و8 وحدات أسطوانات دعم وجهاز تشغيل وإطارًا علويًا وسفليًا

الحلقة

تُستخدم الحلقة لضبط سرعة اللفائف عند دخولها جهاز القياس.
