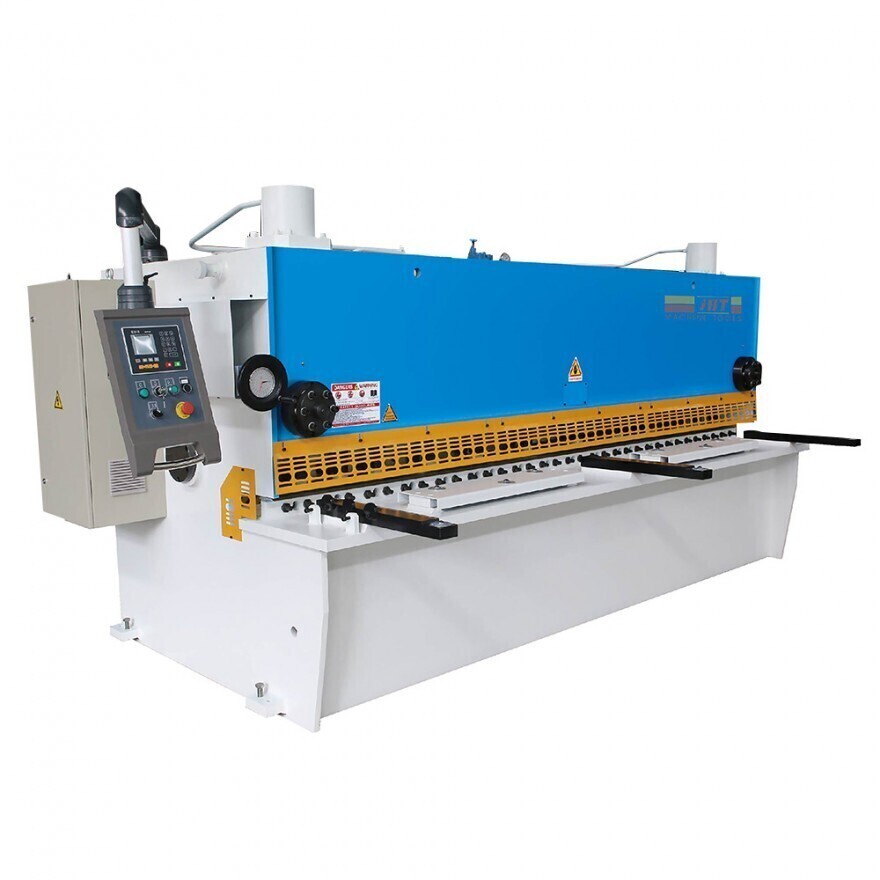

مقص CNC هيدروليكي مقصلة من سلسلة HGS

للاطلاع على مزيد من التفاصيل، اضغط هنا آلة القص الهيدروليكية (مقصلة) من سلسلة HGS مع نظام Delem DAC360S CNC بقياس 12*3200

جديدة 23,000.00 $

التجهيزات القياسية

· وحدة تحكم Delem DA360s CNC

· تحكم كهربائي بالمقياس الخلفي على المحور X

· محوّل تردد ووحدة تحكم من DELTA

· برغي كروي وقضيب مصقول من HIWIN، بدقة تحكم 0.05mm.

· ذراع تعليق وحدة التحكم وداعم أمامي

· صمام هيدروليكي متكامل من Bosch Rexroth الألمانية

· وصلات أنابيب الزيت وخراطيم الضغط العالي من EMB الألمانية

· المحرك الرئيسي من Siemens الألمانية

· المكونات الكهربائية من Schneider الفرنسية

· حماية هيدروليكية وكهربائية من الحمل الزائد

· محاذاة ضوئية

· مادة الشفرات ( 6CrW2Si )

· مفتاح دواسة KACON من كوريا الجنوبية

· ضبط زاوية القطع

· ضبط الخلوص بين الشفرات كهربائيًا

III. معايير السلامة.

· معايير السلامة （2006／42／EC）

· فتح الخزانة الكهربائية أو الباب الأمامي الواقي يقطع التيار الكهربائي

· مفتاح دواسة KACON من كوريا الجنوبية ( درجة الأمان 4 )

· سور حماية معدني خلفي بمعيار CE

· مرحّل أمان يراقب مفتاح الدواسة لتوفير الحماية

IV. نظام Delem DA360S CNC الهولندي

· شاشة LCD أحادية اللون مقاس 4.7”

· مفاتيح غشائية معدنية عالية الجودة

· يحفظ 100 برنامج، ويتكون كل برنامج من 25 خطوة

· التحكم بالمقياس الخلفي، والتحكم بزاوية القطع، والتحكم بخلوص القطع، والتحكم بشوط القطع

· يمكن تحريك كل محور يدويًا

· نسخ احتياطي واستعادة للمعلمات بضغطة واحدة

· التحكم بالضغط

· قياسات متري أو إمبراطوري

الميزات الرئيسية.

1. تصميم انسيابي أوروبي المنشأ، ويتكون الهيكل الرئيسي من الإطار وحامل السكين والأسطوانة الزيتية ووحدة التحكم الهيدروليكية والمقياس الخلفي ومكونات أخرى. أُجري تحليل بالعناصر المحدودة للأجزاء الرئيسية، وتخضع الأجزاء الملحومة للتطبيع والاهتزاز وغيرها من طرق المعالجة لإزالة الإجهادات بما يضمن متانة وصلابة كل مكوّن؛

2. يستخدم حامل السكين سكة توجيه دوّارة بثلاث نقاط ارتكاز، مما يقلل الاحتكاك إلى أقصى حد ويتيح حركة انسيابية دون تقطع أثناء تحرك حامل السكين.

3. يتضمن الحامل الأمامي في أقصى اليسار منظّم تعامد وجهاز تحديد موضع أمامي، لسهولة التشغيل وارتفاع الكفاءة؛

4. تعيد آلية ضبط الشفرات البسيطة والفعالة ضبط خلوص الشفرات عبر نظام CNC، مما يحسّن جودة القطع.

5. بنية دقيقة من البرغي الكروي والقضيب، ويُستخدم محوّل تردد عالي الأداء لتحديد موضع المحور X لضمان الدقة، مع آلية نقل حركة توقيتية بتصميم فريد، مستقرة وموثوقة.

6. يساعد خط الضوء والظل على التخطيط اليدوي للقطع؛ نقل الحركة الهيدروليكي مستقر وموثوق؛ ويخفف النظام الهيدروليكي المتكامل بدرجة كبيرة من المشكلات الناتجة عن تسرب السائل الهيدروليكي.

7. مصنوعة من فولاذ أدوات سبائكي عالي الجودة قادر على تحمل أحمال الصدمات ويتميز بمقاومة عالية للتآكل أثناء القطع؛

8. اعتُمد في التصميم على مبادئ بيئة العمل (الإرغونوميكس)، مع سهولة التشغيل عبر واجهة نظام CNC بما يحسّن دقة التشغيل والراحة؛ وطاولة عمل بكرات كروية لتقليل الاحتكاك ومنع خدش سطح قطعة العمل؛ وحاجز أمان فريد وعملي مطابق لمواصفات السلامة لحماية العاملين؛ وتصميم متقن يتيح تنفيذ القطع الصغيرة بسهولة باليد.
