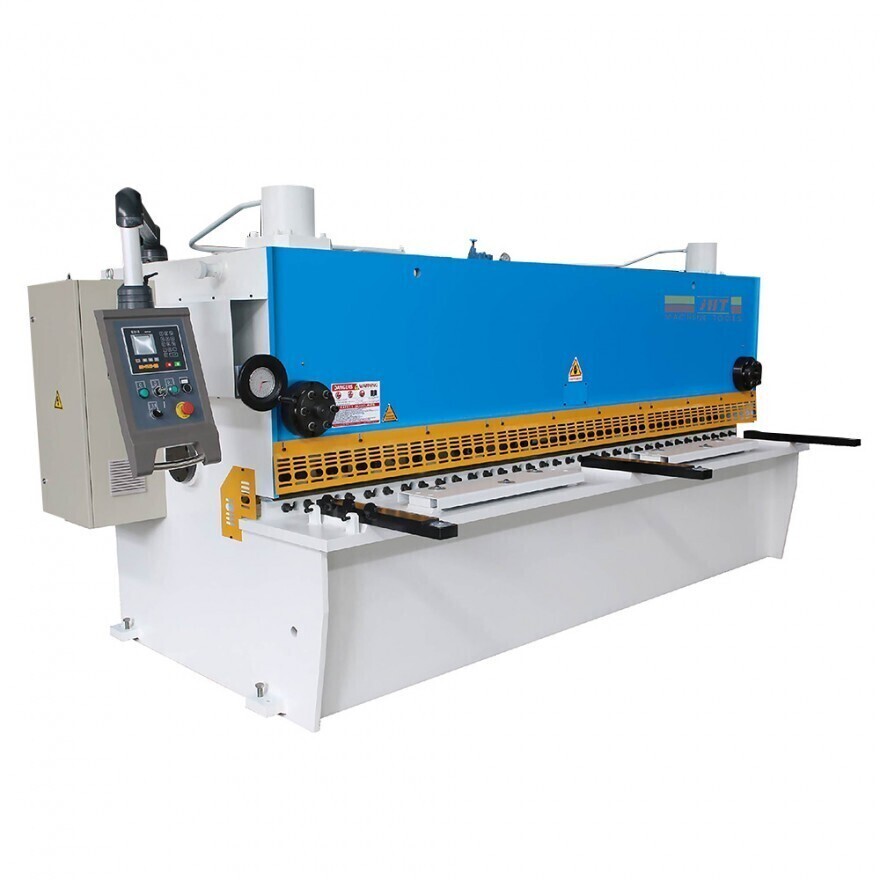

آلة القص الهيدروليكية من سلسلة HGS بنظام NC

للاطلاع على مزيد من التفاصيل، اضغط هنا آلة القص الهيدروليكية من سلسلة HGS بنظام NC، موديل 8X3200، مع زاوية قطع قابلة للضبط

جديدة 11,800.00 $

التجهيزات القياسية

· نظام Cybelec touch 8 G CNC

· تحكم كهربائي بالمقياس الخلفي على المحور X

· محوّل تردد ووحدة تحكم من DELTA

· برغي كروي وقضيب مصقول من HIWIN، بدقة تحكم 0.05mm.

· ذراع تعليق وحدة التحكم وداعم أمامي

· صمام هيدروليكي متكامل من Bosch Rexroth الألمانية

· وصلات أنابيب الزيت وخراطيم الضغط العالي من EMB الألمانية

· المحرك الرئيسي من Siemens الألمانية

· المكونات الكهربائية من Schneider الفرنسية

· حماية هيدروليكية وكهربائية من الحمل الزائد

· محاذاة ضوئية

· مادة الشفرات ( 6CrW2Si )

· مفتاح دواسة KACON من كوريا الجنوبية

· ضبط زاوية القطع

· ضبط الخلوص بين الشفرات كهربائيًا

III. معايير السلامة.

· معايير السلامة （2006／42／EC）

· فتح الخزانة الكهربائية أو الباب الأمامي الواقي يقطع التيار الكهربائي

· مفتاح دواسة KACON من كوريا الجنوبية ( درجة الأمان 4 )

· سور حماية معدني خلفي بمعيار CE

· مرحّل أمان يراقب مفتاح الدواسة لتوفير الحماية

IV. نظام Cybelec touch 8 G CNC السويسري

· شاشة CRT رسومية ملونة مقاس 7” مع تحكم بالإضاءة الخلفية LED

· شاشة لمس عالية التباين بألوان زاهية.

· صفحات بسيطة ومفاتيح كبيرة وعرض واضح لجميع المعلومات التي يحتاجها المشغّل.

· واجهة بديهية وسهلة الاستخدام.

· برمجة كاملة للقطع في ثوانٍ.

· إعداد سريع للآلة عبر صفحة EasyCut.

· مساعدة سياقية ونوافذ تحذير منبثقة.

· يمكن حفظ تسلسلات وبرامج قطع كبيرة.

· تواصل سهل عبر اتصال لاسلكي بالحاسوب المحمول.

· يتوفر بأكثر من 10 لغات.

الميزات الرئيسية.

9. تصميم انسيابي أوروبي المنشأ، ويتكون الهيكل الرئيسي من الإطار وحامل السكين والأسطوانة الزيتية ووحدة التحكم الهيدروليكية والمقياس الخلفي ومكونات أخرى. أُجري تحليل بالعناصر المحدودة للأجزاء الرئيسية، وتخضع الأجزاء الملحومة للتطبيع والاهتزاز وغيرها من طرق المعالجة لإزالة الإجهادات بما يضمن متانة وصلابة كل مكوّن؛

10. يستخدم حامل السكين سكة توجيه دوّارة بثلاث نقاط ارتكاز، مما يقلل الاحتكاك إلى أقصى حد ويتيح حركة انسيابية دون تقطع أثناء تحرك حامل السكين.

11. يتضمن الحامل الأمامي في أقصى اليسار منظّم تعامد وجهاز تحديد موضع أمامي، لسهولة التشغيل وارتفاع الكفاءة؛

12. تعيد آلية ضبط الشفرات البسيطة والفعالة ضبط خلوص الشفرات عبر نظام CNC، مما يحسّن جودة القطع.

13. بنية دقيقة من البرغي الكروي والقضيب، ويُستخدم محوّل تردد عالي الأداء لتحديد موضع المحور X لضمان الدقة، مع آلية نقل حركة توقيتية بتصميم فريد، مستقرة وموثوقة.

14. يساعد خط الضوء والظل على التخطيط اليدوي للقطع؛ نقل الحركة الهيدروليكي مستقر وموثوق؛ ويخفف النظام الهيدروليكي المتكامل بدرجة كبيرة من المشكلات الناتجة عن تسرب السائل الهيدروليكي.

15. مصنوعة من فولاذ أدوات سبائكي عالي الجودة قادر على تحمل أحمال الصدمات ويتميز بمقاومة عالية للتآكل أثناء القطع؛

16. اعتُمد في التصميم على مبادئ بيئة العمل (الإرغونوميكس)، مع سهولة التشغيل عبر واجهة نظام CNC بما يحسّن دقة التشغيل والراحة؛ وطاولة عمل بكرات كروية لتقليل الاحتكاك ومنع خدش سطح قطعة العمل؛ وحاجز أمان فريد وعملي مطابق لمواصفات السلامة لحماية العاملين؛ وتصميم متقن يتيح تنفيذ القطع الصغيرة بسهولة باليد.
