آلة هيدروليكية لتكريم وتقويس ألواح الأسقف من Botou Huatong

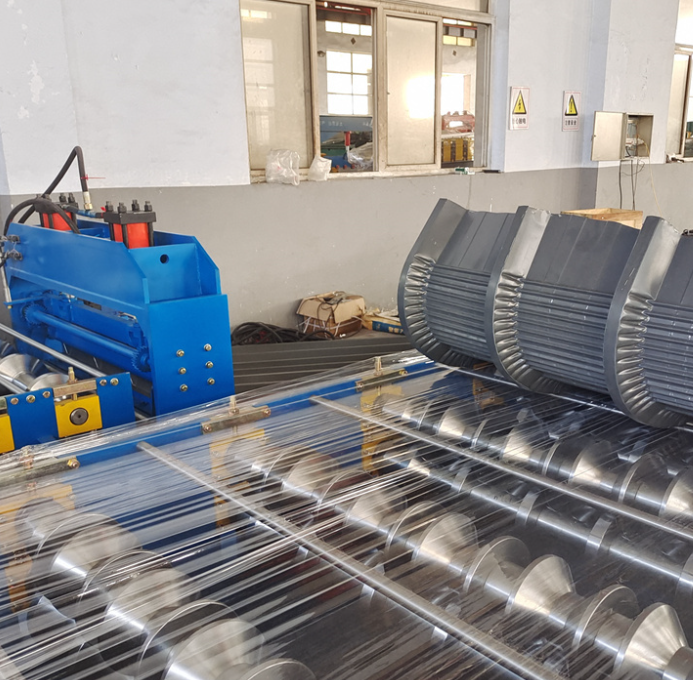

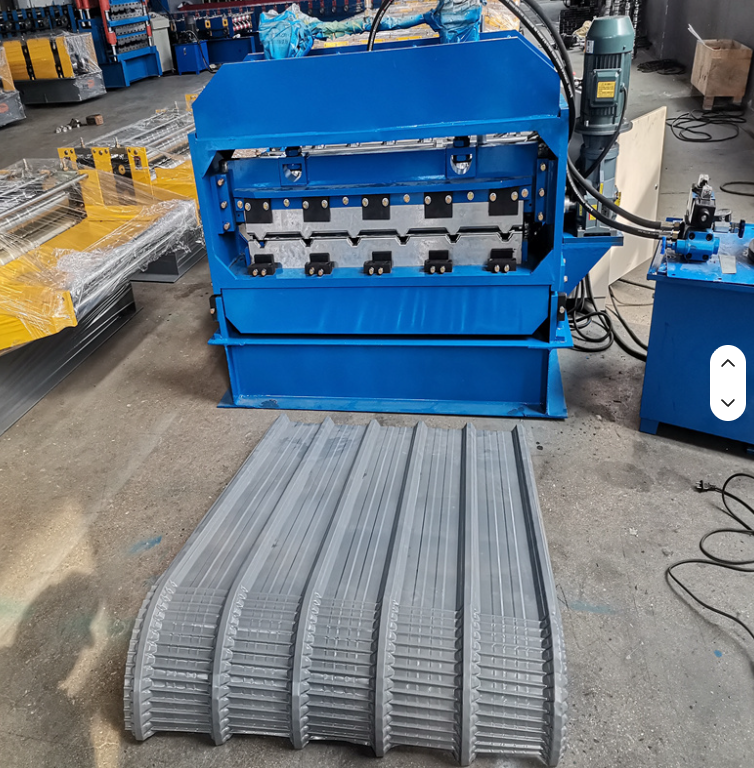

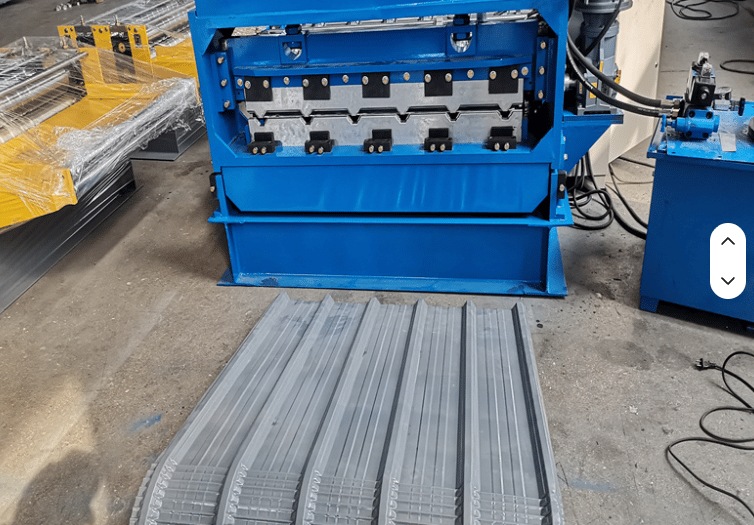

تقوم آلة التكريم والتقويس الهيدروليكية من Botou Huatong بثني ألواح الأسقف المعدنية المسطحة المشكّلة بالدرفلة إلى منحنيات سلسة للأسقف المقوسة والمنحنية. وتعمل عن طريق ضغط سلسلة من التكريمات الصغيرة في اللوح على مسافات محددة، مما يقصّر أحد جانبي المقطع ويجعل اللوح ينحني إلى نصف القطر المطلوب. ويتحكم PLC في عدد التكريمات والمسافات بينها، بحيث يستطيع المشغلون ضبط نصف القطر بدقة وتكراره لوحًا بعد لوح. تُصنَّع الآلة بواسطة Botou Huatong Corrugated Machinery في Botou بمقاطعة Hebei في الصين.

ما هي آلة التكريم والتقويس؟

تُستخدم آلة التكريم والتقويس، وتسمى أيضًا آلة تقويس بالتكريم أو آلة ثني ألواح الأسقف، إلى جانب خط التشكيل بالدرفلة لألواح الأسقف. تنتج آلات التشكيل بالدرفلة ألواحًا مستقيمة، لكن كثيرًا من المباني تحتاج إلى أسقف منحنية: أسقف المستودعات والحظائر المقوسة، والمظلات ذات القبو الأسطواني، والأفاريز المنحنية، ومظلات انتظار الحافلات، ومواقف السيارات المظللة، والانتقال المنحني من السقف إلى الجدار. تأخذ آلة التكريم ألواحًا مستقيمة شبه منحرفة أو بمقطع IBR وتقوّسها إلى نصف القطر المطلوب في التصميم دون تشقق الطلاء أو تشوه المقطع.

كيف تعمل الآلة

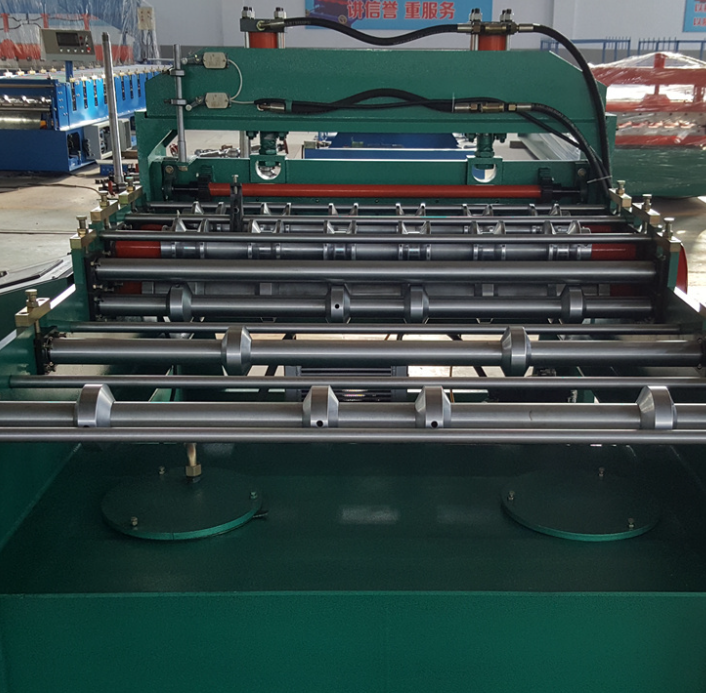

1. تغذية اللوح. يتم إدخال لوح الأسقف الجاهز إلى الآلة على امتداد طوله.

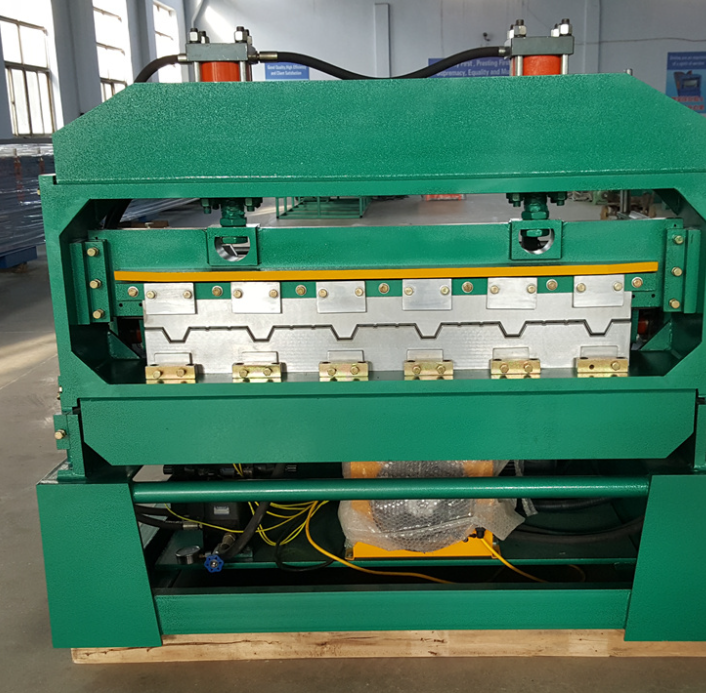

2. التكريم الهيدروليكي. يدفع مكبس هيدروليكي قوالب التكريم المشكّلة وفق مقطع اللوح، فتضغط تكريمات صغيرة عبر الأضلاع على مسافات منتظمة.

3. التقويس المتحكَّم به. يقصّر كل تكريم اللوح قليلًا من جانب واحد. وكلما تقاربت التكريمات كان المنحنى أضيق.

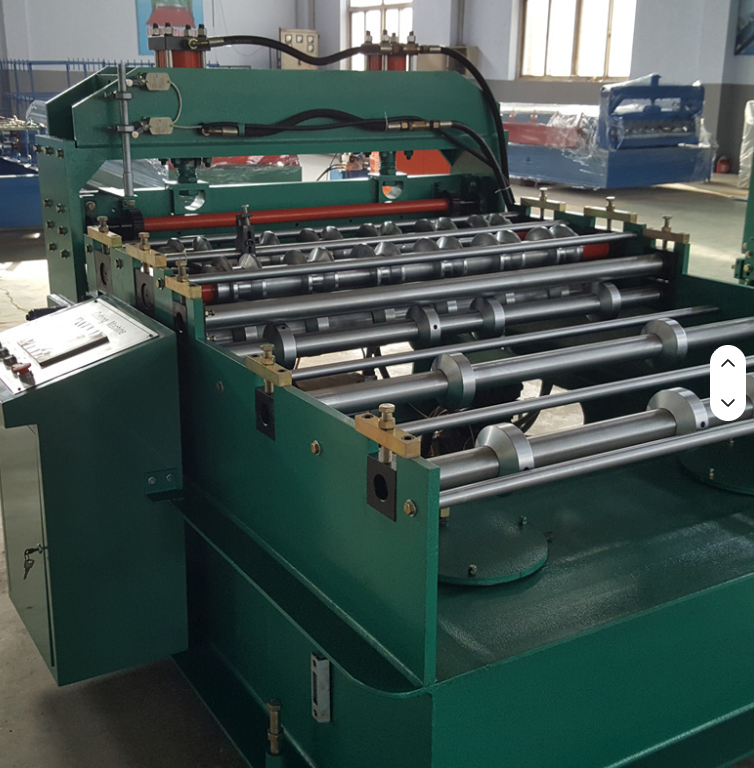

4. التحكم بواسطة PLC. يُدخل المشغل المسافة بين التكريمات وعددها في لوحة التحكم، وتقوم الآلة بالتغذية والتكريم تلقائيًا للحصول على نصف القطر المبرمج.

المواصفات النموذجية

توضح الأرقام أدناه تكوينًا قياسيًا لآلة هيدروليكية لتكريم وتقويس ألواح الأسقف من هذا النوع. تصنّع Huatong قوالب التكريم لتطابق مقطع الأسقف لدى كل عميل، لذا يُرجى تأكيد الأرقام الدقيقة عند طلب عرض السعر.

المادة
نوع المادة: فولاذ مطلي مسبقًا (PPGI)، وفولاذ مجلفن، وغالفاليوم، وألومنيوم
سماكة المادة: من 0.3 إلى 0.8 mm
المقاطع: شبه منحرفة وIBR ومقاطع الأسقف المشابهة، مع قوالب مصنوعة وفق مقطع العميل

التقويس
طريقة التقويس: التكريم الهيدروليكي
الحد الأدنى لنصف القطر: حوالي 500 mm بحسب المقطع والسماكة
التحكم في نصف القطر: يُضبط عبر المسافة بين التكريمات على PLC

القوالب
مادة القوالب: فولاذ أدوات Cr12 مقسّى إلى HRC 58 حتى 62
تصميم القوالب: مطابق لمقطع الأسقف لدى العميل

القدرة ونظام التشغيل
قدرة المحطة الهيدروليكية: من 4 إلى 5.5 kW
قدرة محرك التغذية: من 1.5 إلى 3 kW

نظام التحكم
PLC: Delta أو Siemens أو ما يعادلهما، مع شاشة لمس
الوظائف: المسافة بين التكريمات وعددها والتغذية الآلية
مصدر الطاقة: 380 V، 50 Hz، ثلاثي الأطوار، قابل للتخصيص حسب الجهد المحلي

الآلة
الوزن التقريبي: من 1.5 إلى 2.5 tons
الحجم التقريبي: 2.0 × 1.5 × 1.3 m

أبرز الميزات

منحنيات دقيقة وقابلة للتكرار. تمنح المسافة المضبوطة بواسطة PLC بين التكريمات نصف قطر ثابتًا في كل لوح.

تعمل مع خطوط الأسقف الحالية. تقوّس الآلة ألواحًا سبق تصنيعها على آلة تشكيل بالدرفلة شبه منحرفة أو IBR، لذا يمكن للمنتجين إضافة الأسقف المنحنية دون خط تشكيل جديد.

قدرة هيدروليكية. يوفر التكريم الهيدروليكي قوة متساوية على امتداد المقطع، للحصول على تكريمات نظيفة دون تشقق الطلاء.

قوالب مخصصة. تصنع Huatong قوالب التكريم وفق رسم مقطع العميل.

مساحة تركيب صغيرة. تشغل الآلة مساحة أرضية قليلة ويمكن وضعها بجانب خط التشكيل بالدرفلة.

التطبيقات

يستخدم الآلة منتجو ألواح الأسقف ومقاولو المباني الفولاذية لصنع أسقف منحنية للمستودعات والحظائر والمباني الزراعية والصالات الرياضية ومواقف السيارات المظللة ومظلات الحافلات ومحطات الوقود والممرات والأفاريز المنحنية في المنازل والمباني التجارية.

نبذة عن الشركة المصنعة

تأسست شركة Botou Huatong Corrugated Machinery Manufacturing Co., Ltd. عام 2011 على الطريق الوطني 104 في Botou بمدينة Cangzhou بمقاطعة Hebei. تغطي مساحة مصنعها من 10,000 إلى 30,000 متر مربع وتضم أكثر من 10 خطوط إنتاج، وتصنّع آلات التشكيل بالدرفلة لألواح الأسقف والقرميد المزجّج وأرضيات الألواح المعدنية والمدادات وأبواب المصاريع وحواجز الطرق المعدنية. متوسط مدة التسليم 45 يومًا، وتُشحن الآلات من ميناء Tianjin.

الأسئلة الشائعة

ماذا تفعل آلة التكريم والتقويس؟
تثني ألواح الأسقف المعدنية المستقيمة إلى منحنيات عن طريق ضغط تكريمات صغيرة عبر اللوح على مسافات محددة.

كيف يتم التحكم في نصف قطر المنحنى؟
يُحدد نصف القطر بالمسافة بين التكريمات التي يبرمجها المشغل على PLC. وكلما تقاربت التكريمات كان المنحنى أضيق.

ما مقاطع الأسقف التي يمكنها تقويسها؟
تقوّس الآلات من هذا النوع المقاطع شبه المنحرفة وIBR والمقاطع المشابهة. وتُصنع قوالب التكريم لتطابق مقطع العميل.

ما سماكة الألواح التي يمكن تقويسها؟
تتعامل آلات التقويس بالتكريم النموذجية مع ألواح بسماكة من 0.3 إلى 0.8 mm.

ما مدى ضيق المنحنى الذي يمكن تحقيقه؟
الحد الأدنى النموذجي لنصف القطر حوالي 500 mm بحسب المقطع وسماكة المادة. يُرجى التأكيد مع Huatong بحسب مقطعكم.

هل أحتاج إلى آلة تشكيل بالدرفلة منفصلة؟
نعم. تقوّس آلة التكريم ألواحًا سبق تشكيلها بالدرفلة. ويطلبها كثير من المشترين مع آلة التشكيل بالدرفلة لألواح الأسقف.

ما مدة التسليم؟
متوسط مدة التسليم لدى Huatong هو 45 يومًا.
