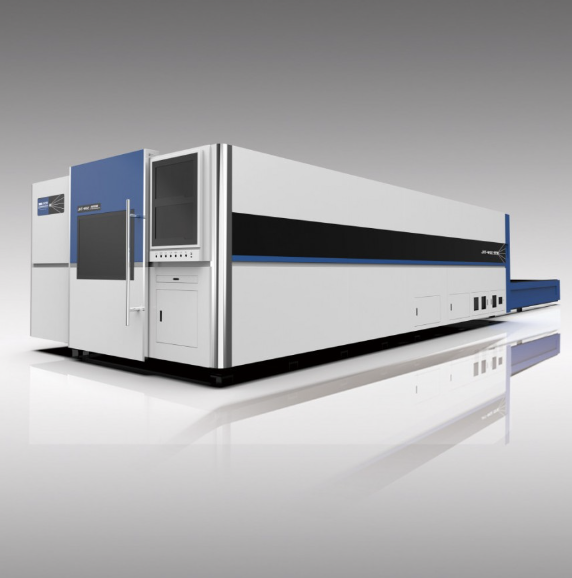

آلة القطع بالليزر الليفي JHT بطاولة مغلقة 6020G

لعرض مزيد من التفاصيل، اطّلع هنا JHT FIBER LASER CUTTING CLOSED WORKING TABLE TYPE 6020G 3000W TO 20000W

جديدة $122,000.00

أولًا. الاستخدامات.

معدات القطع بالليزر الليفي مناسبة لقطع المعادن مثل صفائح الفولاذ المقاوم للصدأ، وألواح الفولاذ الطري، وصفائح الفولاذ الكربوني، وألواح الفولاذ السبائكي، وصفائح فولاذ الزنبركات، وألواح الحديد، والحديد المجلفن، والصفائح المجلفنة، وألواح الألومنيوم، وصفائح النحاس، وصفائح النحاس الأصفر، وألواح البرونز، وألواح الذهب، وألواح الفضة، وألواح التيتانيوم، والصفائح المعدنية، والألواح المعدنية، والأنابيب، وغيرها

القدرة 3000W 4000W 6000W 8000W 10000W 12000W 15000W 20000W

أبعاد طاولة العمل 6000x1500 mm 6000x2000mm 6000x2500mm 8000x2000mm وغيرها

ثانيًا. المميزات.

1. هيكل لحام فولاذي صناعي شديد التحمل، مع معالجة بالتقادم الحراري، ولا يتشوه بعد الاستخدام لفترة طويلة.

2. عارضة عرضية من الألومنيوم المصبوب، خفيفة وثابتة، تضمن القطع بسرعة عالية.

3. مزودة بسكة خطية من Hiwin، وتروس وجريدات مجلّخة عالية الدقة، ومخفض سرعة من Motovario لجميع المحاور، لضمان المتانة والدقة العالية في التشغيل لفترات طويلة.

4. رأس قطع بالليزر احترافي من Raytools بالتغذية الآلية، ما يوفر عليك الجهد اليدوي.

5. نظام تحكم احترافي Cypcut، يتيح تصميم أي رسومات وحروف بحسب رغبتك، وتشغيله بسيط ومرن وسهل.

6. صندوق مفاتيح واحد يفصل بين التيار القوي والضعيف لتجنب التداخل، وسهل الصيانة.

7. نظام إزالة غبار مقسّم، يوفر نظافة كافية وحافة قطع جميلة.

ثالثًا. المزايا.

1. تكلفة منخفضة: استهلاك الطاقة الكلي لا يتجاوز 20-30% من آلة القطع التقليدية بليزر CO2.

2. تكلفة صيانة منخفضة: ينتقل الليزر عبر ألياف ضوئية دون الحاجة إلى عدسات عاكسة، ما يوفر الكثير من تكاليف الصيانة.

3. سهولة التشغيل: النقل عبر الألياف الضوئية دون الحاجة إلى ضبط المسار الضوئي.

4. تأثير ضوئي شديد المرونة: حجم صغير وهيكل مدمج، يلبي متطلبات التصنيع المرن بسهولة.

5. جودة شعاع ممتازة: قطر بؤري أصغر، وكفاءة عمل عالية، وجودة معالجة أفضل.

6. سرعة قطع عالية: أسرع بمقدار 2-3 مرات من ليزر YAG وCO2.

7. ثبات عالٍ: يعتمد ليزر ليفي فائق الجودة، بأداء مستقر، وتتميز الأجزاء الرئيسية بعمر تشغيلي طويل.

8. كفاءة عالية في التحويل الكهروضوئي: مقارنةً بآلة القطع بليزر CO2، تتمتع آلة القطع بالليزر الليفي بتحويل كهروضوئي أعلى بثلاث مرات، مع توفير الطاقة والحفاظ على البيئة.

رابعًا. المكونات الرئيسية

أ. مصدر الليزر

الليزر الليفي ذو هيكل مدمج وأداء مستقر ويُستخدم على نطاق واسع، ويتميز بكفاءة تحويل كهروضوئي عالية وجودة شعاع جيدة وتكلفة صيانة منخفضة (مصدر الليزر IPG متوفر كخيار).

ب. الهيكل

هيكل شديد التحمل من الفولاذ الملحوم، وقد أجرينا عليه عمليتي التقادم بالاهتزاز والتلدين، لذلك لا تتشوه الآلة عند الاستخدام لفترة طويلة.

فيما يلي مراحل تصنيع هيكل الآلة لدينا:

لحام هيكل الآلة باستخدام أنابيب فولاذية سميكة ← التلدين ← التشغيل الخشن ← إزالة الإجهادات بالاهتزاز ← التشغيل الدقيق

ج. نظام التحكم CYPCUT

أفضل نظام تحكم في صناعة آلات الليزر الليفي، وإمكانياته الوظيفية:

1. يدعم ثلاثة مستويات من التثقيب، أو التقسيم، أو التركيب التدريجي

2. يدعم التحكم في الاتصال بمعظم أجهزة الليزر الرائجة في السوق

3. يدعم العمليات الأساسية مثل القطع الطائر، والقفز، والتعويض، والتسنين، والوصلات الدقيقة، والتثقيب المسبق، وقطع الأغشية

4. يدعم تتبع الحواف بالمكثف، والتحكم الكهروضوئي، والتركيز الكهربائي، والطاولة المزدوجة، وقطع الأنابيب الآلي، وذاكرة انقطاع الطاقة، وغيرها من الوظائف المتقدمة

5. تقنيات متقدمة مثل نقطة التبريد، وقطع الزوايا الحادة، وزاوية التحرير، وغيرها.

د. نظام التبريد

عند قطع المعادن برأس الليزر، تتولد طاقة حرارية في رأس الليزر ومصدره، ويعمل هذا النظام على تبريد هذين الجزأين.

وظيفة مبرّد المياه هي خفض درجة حرارة مولّد الليزر ومنع احتراقه. نستخدم فقط مبرّدات مياه من علامات تجارية معروفة وذات جودة موثوقة.

و. المحرك المؤازر

محرك Fuji المؤازر الياباني من العلامات التجارية الرائدة عالميًا. ويتم تركيب محرك Fuji المؤازر على المحاور XYZ.

يتيح المحرك المؤازر القوي الكبير على المحور Y قطع الآلة بسرعة عالية، وقد تصل السرعة القصوى إلى 80m/min. كما يشتهر محرك Fuji المؤازر بدقته العالية وأدائه المستقر.

ز. نظام التزييت بالزيت

يُستخدم هذا الملحق لتزييت سكة الآلة وكتلة الانزلاق لكي تعمل بسلاسة وسرعة، ما يحسّن كفاءة العمل.

تتمثل وظيفة مضخة الزيت الآلية بصورة رئيسية في التزييت الدوري بكميات محددة لسكة التوجيه ولولب الكريات والجريدة المسننة سريعة البلى. ويتحكم المتحكم الرقمي في دورة عمل مضخة التزييت، ومدة التزييت، وفترات التوقف.
