آلات التشكيل بالدرفلة للقوائم والمسارات المعدنية: الوصف الكامل والمواصفات

1. مقدمة

تُعد القوائم والمسارات المعدنية من المكونات الأساسية في أنظمة الهياكل المستخدمة للجدران والأسقف والقواطع في مختلف مشاريع البناء. وتؤتمت آلات التشكيل بالدرفلة للقوائم والمسارات المعدنية إنتاج هذه المقاطع، مما يضمن الدقة والثبات. ويمكن تصميم هذه الآلات لإنتاج قوائم ومسارات معدنية بمقاسات وسماكات مختلفة بما يتوافق مع معايير الصناعة.

2. وصف الآلة

آلة التشكيل بالدرفلة للقوائم والمسارات المعدنية هي نظام آلي عالي الأداء يحوّل الصفائح المعدنية المسطحة أو اللفائف إلى أشكال مختلفة لمقاطع القوائم والمسارات. وتتكون الآلة من فاك لفائف ووحدة تغذية ووحدة تشكيل بالدرفلة ونظام قص ولوحة تحكم (عادةً نظام PLC). وقد تتضمن بعض الآلات أيضًا وحدة تثقيب آلية للثقوب أو الفتحات الطولية.

3. مواصفات الآلة

توافق المواد: الفولاذ (المجلفن، الستانلس)، والألومنيوم، ومعادن أخرى
مواد الأسطوانات: أسطوانات من فولاذ أدوات عالي الجودة أو فولاذ مقسّى لضمان المتانة والدقة في تشكيل المقطع
هيكل الآلة: هيكل فولاذي شديد التحمل للحفاظ على الثبات وتقليل الاهتزازات
محطات الأسطوانات: عادةً من 10 إلى 20 محطة بحسب تعقيد المقطع
قدرة المحرك: عادةً بين 5 و15 HP بحسب سعة الآلة
نظام PLC: نظام PLC بشاشة لمس للتحكم في وظائف الآلة ومراقبتها
نظام القص: قص هيدروليكي أو هوائي للحصول على قطع نظيفة ودقيقة
سرعة الآلة: عادةً من 20 إلى 50 مترًا في الدقيقة، قابلة للتعديل بحسب المادة والمقطع
سرعة التشكيل: تحكم متغير بالسرعة لمواصفات المقاطع المختلفة
سماكة المقطع: 0.4 - 1.5 mm، قابلة للتكيّف بحسب الاستخدام
أحجام المقاطع: مقاطع قياسية مثل قوائم ومسارات 50mm و75mm و100mm، وقابلة للتخصيص للمتطلبات الخاصة
حواجز الأمان: غلاف كامل وأزرار إيقاف طارئ لسلامة المشغّل
الدقة: دقة عالية في الطول والزاوية (±0.5mm)

4. وصف المقطع

المواد: عادةً فولاذ مجلفن أو ألومنيوم أو فولاذ مقاوم للصدأ لضمان المتانة ومقاومة التآكل.

الأحجام: متوفرة بمجموعة من الأحجام، وعادةً بعرض 50-100mm للقوائم والمسارات، وبسماكات بين 0.4 - 1.5 mm.

العيار: يختلف العيار بحسب الاستخدام لكنه يتراوح عمومًا بين 18 و25.

حجم السوق: يزداد الطلب على القوائم والمسارات المعدنية في المباني التجارية والسكنية، إذ توفر حلولًا اقتصادية وخفيفة الوزن للهياكل.

الصناعات التي تستخدم هذا المقطع: البناء والتطوير العقاري والتصميم الداخلي.

الدول الشائعة: الولايات المتحدة وكندا والمملكة المتحدة وأستراليا والشرق الأوسط.

5. الإضافات الاختيارية

المكدّسات: مكدّسات آلية لترتيب المقاطع الجاهزة وتسهيل مناولتها
نظام PLC عن بُعد: يتيح المراقبة والتحكم عن بُعد لمزيد من المرونة
وحدة التثقيب: تضيف ثقوبًا للأسلاك الكهربائية أو المرافق الأخرى داخل مقطع القائم
عربة اللفائف وفاك اللفائف: تسهّل تحميل اللفائف وتغذيتها بكفاءة
نظام التشحيم الآلي: يضمن تشغيلًا سلسًا للآلة على المدى الطويل بتقليل الاحتكاك في الأسطوانات وأنظمة القص
المغذّيات المؤازرة: تضمن تغذية دقيقة للصفائح المعدنية للحصول على تشكيل دقيق للمقطع

6. عملية الإعداد والتركيب

تجهيز الأساس: تركيب الآلة على أساس صلب ومستوٍ لتقليل الاهتزازات.
الطاقة والتوصيلات الكهربائية: التوصيل بمصدر الطاقة مع التأكد من مطابقة الجهد لمتطلبات الآلة.
المعايرة: معايرة الأسطوانات والموجّهات وفق مواصفات المقطع المطلوبة.
التشغيل التجريبي: إجراء تشغيل تجريبي باستخدام معدن خردة للتأكد من دقة أبعاد المقطع والقطع.
التعديلات: إجراء أي تعديلات لازمة لضمان جودة ثابتة.

7. متطلبات الصيانة

الصيانة اليومية: تنظيف الأسطوانات وإزالة الشظايا المعدنية وفحص مستويات التشحيم.
الفحوص الأسبوعية: فحص الأسطوانات للتأكد من عدم تآكلها، والتحقق من أداء المحرك وحدة شفرات القص.
الصيانة الشهرية: تشحيم المحامل، واختبار وظائف PLC، وإجراء فحوص السلامة لأزرار الإيقاف الطارئ وحواجز الأمان.
الإصلاح الشامل السنوي: استبدال الأسطوانات البالية، وإعادة معايرة النظام، وفحص المحاذاة.

8. قسم الأسئلة والأجوبة

س1: ما المواد المناسبة للاستخدام مع آلة التشكيل بالدرفلة للقوائم والمسارات المعدنية؟

ج1: تتوافق هذه الآلات مع مجموعة متنوعة من المواد، منها الفولاذ المجلفن والفولاذ المقاوم للصدأ والألومنيوم، وهي مواد شائعة لمتانتها ومقاومتها للتآكل في تطبيقات الهياكل.

س2: هل تستطيع هذه الآلة التعامل مع سماكات مختلفة من المواد؟

ج2: نعم، تستطيع معظم الآلات معالجة مواد بسماكة تتراوح من 0.4mm إلى 1.5mm. ويمكن إجراء تعديلات بحسب سماكة المادة لضمان تشكيل دقيق للمقطع.

س3: ما هي سرعة تشغيل الآلة؟

ج3: تعمل آلات التشكيل بالدرفلة للقوائم والمسارات المعدنية عادةً بسرعات تتراوح بين 20 و50 مترًا في الدقيقة. ويمكن ضبط السرعة بحسب تعقيد المقطع ونوع المادة.

س4: هل يمكن إضافة ثقوب أو فتحات طولية في المقطع؟

ج4: نعم، تأتي كثير من الآلات مع وحدة تثقيب اختيارية يمكن برمجتها لإضافة ثقوب أو فتحات طولية للمرافق، مثل الأسلاك الكهربائية، داخل مقطع القائم.

س5: ما ميزات السلامة في هذه الآلات؟

ج5: السلامة أولوية، وتتضمن معظم الآلات أغلفة كاملة وأزرار إيقاف طارئ وأنظمة إيقاف تلقائي. كما يوصى بإجراء فحوص صيانة دورية للحفاظ على جميع آليات السلامة في حالة تشغيل مثلى.

س6: ما المكونات الإضافية الموصى بها؟

ج6: يمكن لإضافات مثل المكدّسات لترتيب المقاطع الجاهزة، وعربات اللفائف لتسهيل التحميل، وأنظمة PLC عن بُعد للمراقبة عن بُعد أن تعزز الكفاءة وسهولة الاستخدام.

س7: هل يمكنني تخصيص المقاطع لمشاريع مختلفة؟

ج7: نعم، يمكن تخصيص هذه الآلات لإنتاج مقاطع بأبعاد مختلفة. ويتيح ضبط الأسطوانات والإعدادات الأخرى مرونة في مقاسات القوائم والمسارات.

س8: ما العمر الافتراضي لآلة التشكيل بالدرفلة للقوائم والمسارات المعدنية؟

ج8: مع الصيانة السليمة، يمكن أن يتراوح العمر الافتراضي لهذه الآلات بين 10 و20 عامًا، بحسب كثافة الاستخدام وتكرار الصيانة.

س9: ما المساحة المطلوبة للتركيب؟

ج9: تختلف متطلبات المساحة بحسب حجم الآلة، لكن آلة التشكيل بالدرفلة القياسية للقوائم والمسارات المعدنية تحتاج عمومًا إلى مساحة بطول نحو 10-15 مترًا وعرض 2-3 أمتار.

س10: هل يلزم تدريب متخصص لتشغيل الآلة؟

ج10: يوصى بتدريب أساسي على تشغيل الآلة والسلامة. ومعظم الآلات سهلة الاستخدام ومزودة بنظام PLC للتحكم البديهي، مما يجعلها مناسبة للمشغّلين ذوي الخبرة المحدودة.

عرض سعر سريع

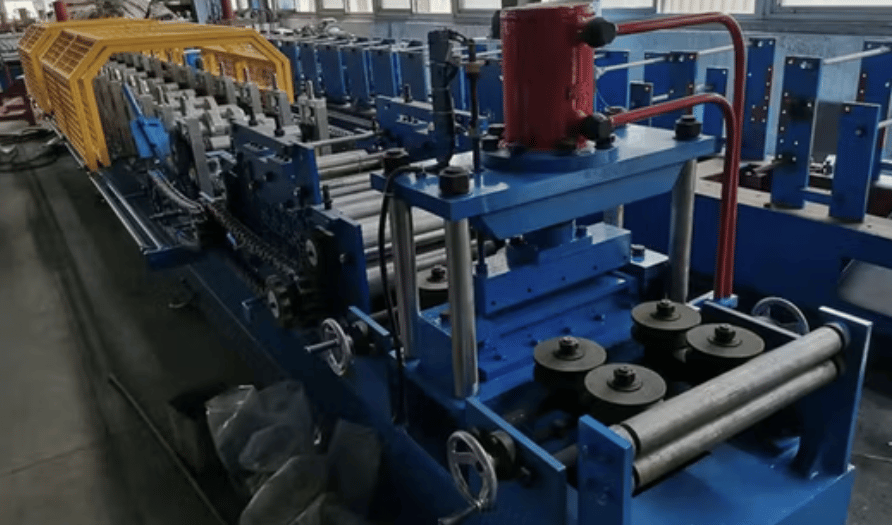

آلة التشكيل بالدرفلة للقوائم والمسارات المعدنية – الهند
