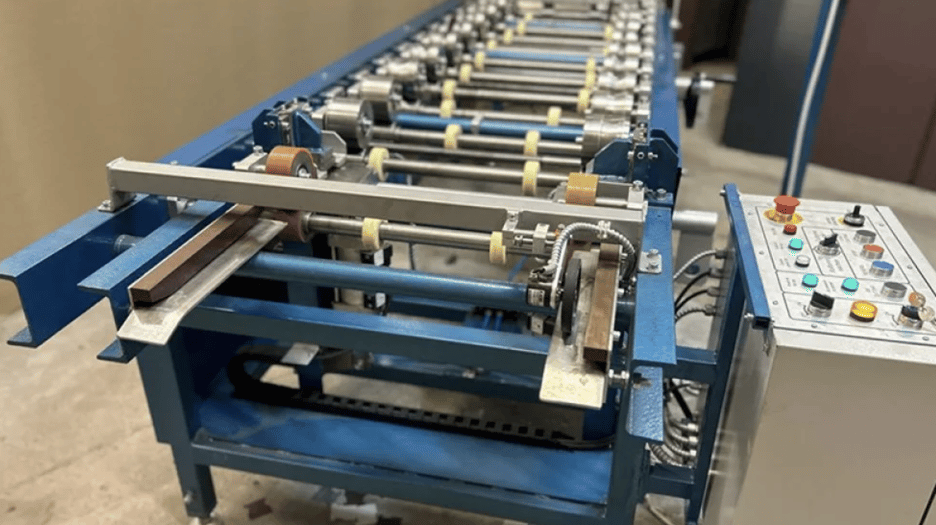

آلة التشكيل بالدرفلة لألواح الدرزة القائمة بنظام القفل الانزلاقي (Snaplock) – الولايات المتحدة

آلة تشكيل بالدرفلة لألواح الدرزة القائمة ذات القفل الانشباكي

تمثل آلة التشكيل بالدرفلة لألواح الدرزة القائمة ذات القفل الانشباكي (SLP-1 Auto) أحدث ما توصلت إليه تقنيات إنتاج ألواح الأسقف. وقد صُممت خصيصًا لإنتاج ألواح الدرزة الانشباكية بدقة وكفاءة. تدمج هذه الآلة إمكانات التثقيب الجانبي مع أتمتة متقدمة، مما يضمن مخرجات عالية الجودة مع تقليل الجهد العمالي.

وصف الآلة

صُممت SLP-1 Auto لإنتاج ألواح الدرزة الانشباكية مع ثقوب التثبيت وقطوعات الأجزاء الجانبية. وتتيح آلية التثقيب الجانبي الفريدة فيها ثني حواف الألواح وربطها بسلاسة مع عناصر السقف. ويُبسّط النظام الآلي بالكامل عملية الإنتاج، إذ لا يتطلب سوى الحد الأدنى من التدخل اليدوي.

مراحل سير الإنتاج

1. يقوم المشغّل بتغذية لفة المعدن إلى أسطوانات السحب.
2. تُجري مكبسا تثقيب هوائيان قطوعات جانبية على الألواح.
3. يتقدم المعدن عبر أسطوانات الدرفلة ليشكّل مقطع لوح السقف، مع قطع ثقوب التثبيت بأدوات قطع متخصصة.
4. يقوم مقص آلي في نهاية الآلة بقص اللوح إلى الطول المطلوب.

يضمن تصميم الآلة إجراء القطوعات الجانبية في بداية العملية، بحيث لا يقص المقص النهائي سوى الأجزاء المسطحة من اللوح. وتعزز هذه الطريقة جودة الألواح، وتتجنب التشوهات التي تنتج غالبًا عن المقصات المقصلية التي تقطع عبر الأجزاء المشكَّلة.

المواصفات الرئيسية

• أبعاد الآلة:
  • آلة الدرفلة: 3000 x 1400 x 900 mm
  • المقص المقصلي: 400 x 1120 x 1130 mm
• الوزن:
  • آلة الدرفلة: 643 kg
  • المقص المقصلي: 110 kg
• قدرة المحرك:
  • آلة الدرفلة: 1.5 kW، 220V (380V اختياري)
  • المقص المقصلي: 1.1 kW
• سماكة الصفائح المعدنية: 0.6 - 0.7 mm
• عرض قطعة العمل: 250 - 700 mm
• سرعة الدرفلة: حتى 10 m/min

الإضافات الاختيارية

1. سكين القطع: يقلل هدر المواد بقطع المعدن من اللفيفة بعد عملية الدرفلة.
2. أسطوانات الألواح المضلعة: تشكّل أضلاعًا ضيقة أو عريضة في منتصف اللوح لأغراض المتانة الإنشائية أو الجمالية.
3. وحدة اللوح الموجي الدقيق: تُحدث انحناءات صغيرة على عرض اللوح للحصول على تصميم سقف أكثر تميزًا وجاذبية.
4. فاك المعدن: متوفر بتكوينات متعددة، منها الأرضي أو ذو الكونسول اليدوي أو الكونسول الآلي.

المزايا

1. قطع وتثقيب دقيقان:
   • يضمن التثقيب الجانبي محاذاة دقيقة للألواح وتوافقها مع عناصر السقف.
   • تُجري المقصات الآلية قطوعات نظيفة على الأجزاء المسطحة، مما يحافظ على سلامة اللوح.
2. الأتمتة:
   • تقلل العمليات الآلية بالكامل تكاليف العمالة والأخطاء البشرية.
   • تشغيل مبسّط بعناصر تحكم سهلة الاستخدام.
3. تعدد الاستخدامات:
   • تدعم أعراضًا وسماكات مختلفة للألواح.
   • توفر الإضافات الاختيارية إمكانية التخصيص لتصاميم ومقاطع أسقف محددة.
4. جودة مخرجات عالية:
   • تمنع التشوه بتجنب القطع عبر الأجزاء المشكَّلة.
   • تنتج ألواحًا دقيقة ومتينة باستمرار.

قسم الأسئلة والأجوبة

Q1: ما الذي يميز SLP-1 Auto عن آلات التشكيل بالدرفلة الأخرى؟

A1: تعتمد SLP-1 Auto التثقيب الجانبي في بداية العملية، مما يضمن قطوعات حواف دقيقة وسلامة اللوح. كما يتيح نظام الأتمتة فيها إنتاجًا سلسًا وفعالًا.

Q2: ما أقصى سماكة للمعدن يمكن استخدامها؟

A2: تدعم الآلة صفائح معدنية بسماكة تتراوح بين 0.6 و0.7 mm.

Q3: هل يمكن لهذه الآلة إنتاج تصاميم ألواح مخصصة؟

A3: نعم، تتضمن الآلة خيارات مثل أسطوانات الألواح المضلعة ووحدات اللوح الموجي الدقيق لإنشاء مقاطع ألواح مخصصة.

Q4: ما متطلبات الطاقة للآلة؟

A4: تتطلب آلة الدرفلة 1.5 kW ويتطلب المقص المقصلي 1.1 kW. وكلاهما متوافق مع مصادر طاقة 220V أو 380V.

Q5: ما سرعة عملية الإنتاج؟

A5: تصل سرعة الدرفلة إلى 10 أمتار في الدقيقة، مما يضمن إنتاجًا فعالًا.

Q6: هل توجد مكونات إضافية لتعزيز وظائف الآلة؟

A6: تشمل المكونات الاختيارية سكين قطع، وأسطوانات الألواح المضلعة، ووحدات اللوح الموجي الدقيق، وأنواعًا متعددة من فاكات المعدن.

تُعد آلة التشكيل بالدرفلة لألواح الدرزة القائمة ذات القفل الانشباكي (SLP-1 Auto) أداة ثورية لإنتاج الأسقف المعدنية، إذ توفر دقة وتنوعًا وأتمتة لا مثيل لها لمقاولي الأسقف والمصنّعين حول العالم.
