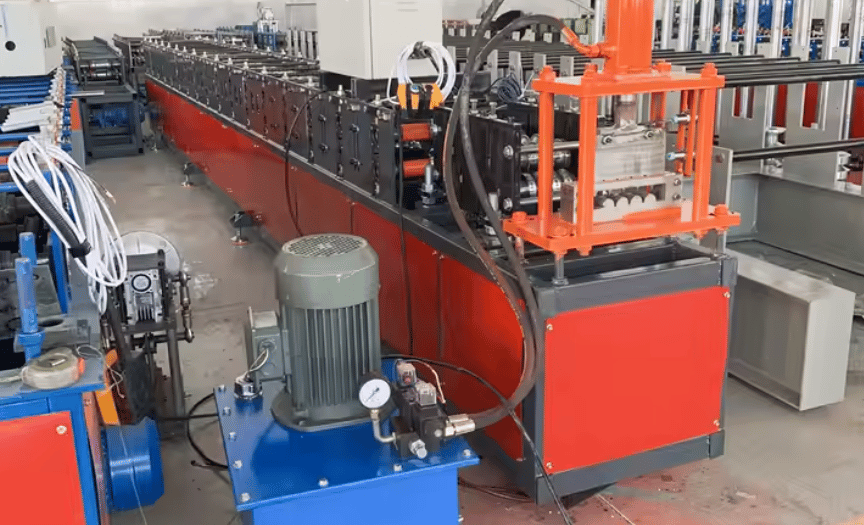

آلة التشكيل بالدرفلة على البارد للوحة الوصل الفولاذية (Gusset Plate) – الإمارات

آلة التشكيل البارد بالدرفلة للوحات الوصل الفولاذية (Gusset Plate) – إصدار الإمارات

مصنّعة خصيصًا للدقة والمتانة واحتياجات قطاع البناء في الإمارات

نظرة عامة على المنتج

تُعد آلة التشكيل البارد بالدرفلة للوحات الوصل الفولاذية (Gusset Plate) نظام تشكيل بالدرفلة متطورًا وعالي الدقة، مصممًا لإنتاج لوحات الوصل الإنشائية المستخدمة في الجمالونات الفولاذية والوصلات والتوصيلات شديدة التحمل. وتُعد هذه اللوحات عنصرًا أساسيًا في الهياكل المعمارية والمباني الجاهزة والجسور الفولاذية والمشاريع الصناعية في مختلف أنحاء الإمارات.

صُممت هذه الآلة لتجمع بين المتانة وإمكانية التخصيص، وتنتج مقاطع لوحات وصل عالية السرعة والمقاومة بتفاوتات دقيقة، ومهيأة لقطاعي البنية التحتية والبناء التجاري المتنامي في الإمارات. وسواء استُخدمت في المنشآت الفولاذية الشاهقة في دبي أو في مصانع المباني الجاهزة في الشارقة، فإن الآلة توفر أداءً موثوقًا وفعالًا في ظروف الصحراء القاسية.

القطاعات المخدومة

• تصنيع الهياكل الفولاذية الإنشائية
• المباني الجاهزة والبناء النمطي
• الجسور والبنية التحتية
• تصنيع الآلات الثقيلة
• نقل الطاقة والمصانع الصناعية

استخدام الآلة في هذه القطاعات

• في البناء الجاهز، تُستخدم لوحات الوصل المنتجة بهذه الآلة لربط الجمالونات وألواح الجدران.
• في المنشآت الصناعية، توفر لوحات الوصل توزيعًا معززًا للأحمال عند وصلات الكمرات بالأعمدة.
• في الجسور الفولاذية، تضمن لوحات الوصل المصنّعة تدعيمًا آمنًا للوصلات.
• في تجميع الآلات، تُستخدم هذه اللوحات لتقوية الإطارات والقواعد.

المواصفات الفنية للآلة

• نوع الآلة: آلة تشكيل بارد بالدرفلة – مقطع لوحة الوصل
• سرعة الإنتاج: 10–25 متر/دقيقة (حسب حجم اللوحة وسماكتها)
• نطاق سماكة المادة: 1.5–5.0 mm
• نطاق عرض المادة: 100–600 mm
• أنواع المواد: فولاذ مجلفن، وفولاذ طري، وفولاذ مقاوم للصدأ (ستانلس)، وفولاذ عالي المقاومة
• إجهاد الخضوع للمادة: حتى 550 MPa (80 KSI)

نظام الدرافيل والأعمدة

• مادة الدرافيل: فولاذ GCr15 عالي الجودة، معالج حراريًا
• المعالجة السطحية للدرافيل: طلاء بالكروم الصلب لمقاومة التآكل
• عدد محطات التشكيل: 12–20 (حسب تعقيد التصميم)
• قطر عمود الدرفلة: 70 mm
• مادة العمود: فولاذ 45# مصمت، مطروق لزيادة الصلابة

نظام الدفع والقدرة

• نوع الدفع الرئيسي: دفع بالسلسلة أو بالتروس
• قدرة المحرك: 15–22 kW (ثلاثي الأطوار، 50 Hz – متوافق مع شبكة الكهرباء في الإمارات)
• الطاقة الكهربائية للإمارات: 380V، ثلاثي الأطوار، 50Hz

القطع والتحكم

• طريقة القطع: قطع هيدروليكي
• مادة الشفرة: Cr12Mov، معالجة حراريًا ومجلخة بدقة
• نوع التحكم: نظام تحكم PLC أوتوماتيكي بالكامل (Siemens أو Delta)
• نمط التشغيل: واجهة HMI بشاشة لمس، مع وضعي التشغيل اليدوي والآلي

أنظمة إضافية

• نظام فك اللفائف: فاك لفائف هيدروليكي أو يدوي (بسعة 3T أو 5T اختياريًا)
• نظام التثقيب/التشطيف: محطة هيدروليكية متكاملة مع قوالب تثقيب قابلة للتخصيص (اختياري)
• هيكل الآلة: هيكل فولاذي ملحوم من كمرات H شديدة التحمل
• سماكة فولاذ الهيكل: 16–22 mm

مخرجات المقطع

• شكل المقطع: تصميم مخصص للوحة الوصل (مثلثي أو مستطيل أو حسب الطلب)
• عرض المقطع وعمقه: حسب مخطط العميل (عادةً 100–600 mm)
• تفاوت الطول: ‏±1.0 mm

ميزات السلامة

• أغطية وواقيات حماية
• زر إيقاف الطوارئ
• نظام حماية من الحمل الكهربائي الزائد

المواد الشائعة الاستخدام

• المادة: فولاذ مجلفن، أو فولاذ مدرفل على البارد، أو فولاذ مدرفل على الساخن
• نطاق العيار: من 14 إلى 10 (1.5 إلى 5.0 mm)
• نطاق KSI: من 36 إلى 80 KSI حسب التطبيق

الأسعار تبدأ من

48,000 دولار أمريكي

يعتمد السعر النهائي على نوع المادة، وتعقيد التثقيب، وحجم المقطع، ومتطلبات السرعة، وإضافات الأتمتة. تواصل مع Machine Matcher للحصول على عرض سعر دقيق بناءً على مخطط المقطع الخاص بك وإعدادات الخط.

معلومات التسليم والموقع

جميع الآلات جديدة تمامًا، ومصنّعة خصيصًا وفق مقاطع العميل، وتُسلَّم إلى أي مكان في الإمارات، بما في ذلك:

• دبي
• أبوظبي
• الشارقة
• عجمان
• رأس الخيمة

أبرز الميزات: لماذا تختار آلة التشكيل بالدرفلة للوحات الوصل هذه؟

جاهزة للمقاطع المخصصة: مصممة وفق أشكال لوحات الوصل وأنماط التثقيب الخاصة بك

طاقة وسلامة متوافقتان مع الإمارات: مصممة وفق المعايير الكهربائية الخليجية ومتطلبات السلامة المحلية

دقة عالية: تفاوت ‏±1 mm يضمن أفضل أداء إنشائي

تصميم متين: مصممة للاستخدام الصناعي على مدار الساعة في البيئات القاسية

إنجاز سريع: تقليل أوقات التصنيع بفضل التثقيب المدمج والتحكم الآلي

توفير التكاليف: هدر أقل للمواد، وعمالة أقل، وإنتاج أسرع مقارنة بالطرق اليدوية

خيارات التخصيص المتاحة

• قوالب تثقيب بأنماط مخصصة (دائرية، بيضاوية، مشقوقة، وغيرها)
• وسم بالحبر النفاث على الخط لتتبع القطع
• مكدّس آلي للوحات الوصل النهائية
• تغذية مؤازرة (Servo) لتحديد مواضع التثقيب بدقة فائقة
• أنظمة تشخيص عن بُعد ومراقبة الصيانة

الضمان والدعم

جميع الآلات مشمولة بما يلي:

• ضمان لمدة سنة من تاريخ الشحن
• توفر قطع الغيار على المدى الطويل
• مساعدة في التركيب عن بُعد ودعم فني في الموقع (عند الطلب)

احصل على عرض سعر مخصص

إذا كانت لديك مخططات المقاطع أو مواصفات المواد أو متطلبات المشروع، فأرسلها إلى:

[email protected]

سيقوم فريقنا الهندسي بتقييم احتياجاتك وتقديم أنسب تكوين للآلة والسعر.

الأسئلة الشائعة

س1: هل يمكن لهذه الآلة تثقيب الفتحات وتشكيل المقطع في مرحلة واحدة؟

نعم، مع محطة التثقيب الهيدروليكية الاختيارية، يمكن للآلة التثقيب والتشكيل بالدرفلة في عملية واحدة.

س2: ما مدة التسليم إلى الإمارات؟

تبلغ مدة التسليم المعتادة 60–75 يومًا حسب مستوى التخصيص وقائمة الطلبات.

س3: هل أحتاج إلى فني لتركيب الآلة في الإمارات؟

يتضمن العرض إرشادات التركيب عن بُعد. ويمكن ترتيب التركيب والتدريب في الموقع داخل الإمارات عند الحاجة.

س4: هل يمكنها معالجة الفولاذ المقاوم للصدأ (ستانلس)؟

نعم، يمكن تهيئة الآلة لمعالجة الفولاذ المقاوم للصدأ حتى 2.0 mm مع مواد درافيل مناسبة.

س5: ماذا لو احتجت إلى أكثر من مقطع واحد؟

يمكن التعامل مع تصاميم مقاطع متعددة باستخدام مجموعات قوالب نمطية أو كاسيتات تشكيل سريعة التبديل (اختياري).

الخلاصة

تُعد آلة التشكيل البارد بالدرفلة للوحات الوصل الفولاذية (Gusset Plate) أصلًا استراتيجيًا للشركات في الإمارات الساعية إلى إنتاج لوحات وصل موثوق وعالي الدقة وقابل للتوسع. وتجعلها مرونتها ومتانتها مثالية للتطبيقات الإنشائية في واحد من أسرع أسواق البناء نموًا في العالم.

تواصل مع Machine Matcher لمناقشة مواصفاتك والبدء في بناء حلك المخصص اليوم.
