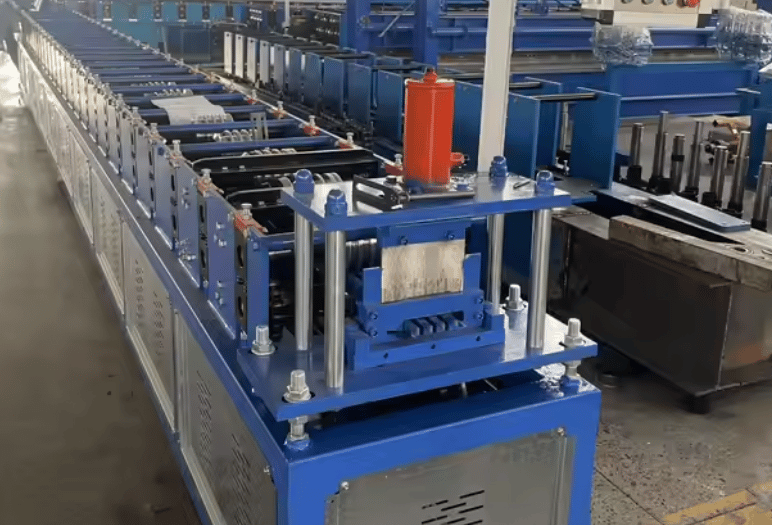

آلة التشكيل بالدرفلة للوح الوصل الفولاذي (Gusset Plate) – الإمارات

آلة التشكيل بالدرفلة للوحات الوصل (Gusset Plate) الفولاذية – إصدار السوق الإماراتي

الموقع: متاحة في جميع أنحاء الإمارات العربية المتحدة – أبوظبي ودبي والشارقة وغيرها

نظرة عامة على المنتج

صُممت آلة التشكيل بالدرفلة للوحات الوصل الفولاذية للتصنيع الدقيق للوحات الوصل، وهي مكونات إنشائية أساسية تُستخدم للتقوية والربط في الإنشاءات الفولاذية. وقد صُنعت هذه المنظومة لتتميز بالمتانة والسرعة، وتضمن جودة إنتاج ثابتة لمجموعة واسعة من أنواع المواد وسماكاتها.

سواء كنتم تدعمون مشاريع البنية التحتية في دبي، أو تنشئون منشآت صناعية كبيرة في أبوظبي، أو تصنّعون مباني جاهزة التركيب في الشارقة، فإن هذه الآلة تنتج لوحات وصل بإنتاجية عالية لتلبية الاحتياجات الإنشائية المتنوعة.

نقاط التميز الرئيسية

• هندسة دقيقة: دقة تشكيل استثنائية مع حد أدنى من انحراف التفاوت.
• تصميم شديد التحمل: مصنوعة للاستخدام الصناعي بهيكل وأعمدة من مواد قوية.
• مرونة في التعامل مع المواد: تدعم مجموعة واسعة من أنواع الصلب، بما في ذلك الصلب المجلفن والصلب عالي المقاومة.
• سلامة متكاملة: تشمل حماية متقدمة من الحمل الزائد وأنظمة الإيقاف الطارئ.
• تجهيز قابل للتخصيص: مصمم وفق رسم المقطع ومواصفات الإنتاج لديكم.
• منظومة طاقة مهيأة للإمارات: مضبوطة للعمل مع الجهد الكهربائي والظروف المناخية المحلية.

القطاعات التي نخدمها

تلبي آلة التشكيل بالدرفلة للوحات الوصل الفولاذية احتياجات عدة قطاعات، منها:

• الهياكل الفولاذية والتصنيع: إنتاج وصلات حاملة للأحمال للمباني والجسور الفولاذية.
• المباني مسبقة الهندسة (PEB): لوحات وصل مقطوعة بدقة للإنشاءات الجاهزة.
• البنية التحتية والهندسة المدنية: تُستخدم في الكمرات والجمالونات والوصلات الفولاذية الثقيلة.
• الطاقة والمرافق: حوامل تثبيت وأنظمة دعم لطاقة الرياح والطاقة الشمسية ونقل الكهرباء.
• النقل والسكك الحديدية: وصلات لوحات الوصل في أنظمة السكك الحديدية والمقطورات والهياكل.

المواصفات الفنية للآلة

• نوع الآلة: آلة التشكيل بالدرفلة للوحات الوصل الفولاذية
• سرعة الإنتاج: 10–18 مترًا في الدقيقة (بحسب تعقيد المقطع)
• نطاق سماكة المادة: 1.5 mm – 5.0 mm
• نطاق عرض المادة: 150 mm – 600 mm (قابل للتخصيص)
• أنواع المواد: الصلب المجلفن، الصلب المدرفل على البارد، الصلب الطري، الصلب عالي المقاومة
• إجهاد الخضوع للمادة: حتى 80 ksi (550 MPa)
• مادة الدرافيل: صلب GCr15 عالي الجودة، معالج حراريًا
• معالجة سطح الدرافيل: طلاء بالكروم الصلب لمقاومة التآكل
• عدد محطات التشكيل: 12–18 (بحسب تعقيد اللوحة)
• قطر عمود الدرفلة: 70 mm
• مادة العمود: صلب مقسّى 40Cr
• نوع الدفع الرئيسي: بالسلسلة أو بالتروس
• الطاقة: 380V / 50Hz / ثلاثي الأطوار (المعيار المعتمد في الإمارات)
• قدرة المحرك: 15 kW
• طريقة القطع: قطع هيدروليكي
• مادة الشفرة: Cr12MoV مع معالجة حرارية
• نوع التحكم: نظام PLC مع شاشة لمس (Siemens أو Delta)
• وضع التشغيل: أوتوماتيكي بالكامل مع إمكانية التحكم اليدوي
• نظام فك اللفائف: فاكّ لفائف يدوي أو هيدروليكي
• نظام التثقيب/التشطيف: اختياري – نظام هيدروليكي بأنماط قابلة للبرمجة
• هيكل الآلة: هيكل فولاذي ملحوم مع تخفيف الإجهادات
• سماكة صلب الهيكل: 20–25 mm
• شكل المقطع: لوحة وصل مخصصة (مثلثة أو شبه منحرفة)
• عرض المقطع وعمقه: بحسب الرسم/المواصفات
• تفاوت الطول: ±1.0 mm
• ميزات السلامة:
  • أغطية وواقيات حماية
  • أزرار الإيقاف الطارئ
  • نظام الحماية من الحمل الزائد

المواد المستخدمة عادةً

• أنواع المواد: الصلب المجلفن، الصلب الطري، الصلب عالي الشد
• نطاق سماكة المادة (Gauge): من 14 إلى 8 gauge (تقريبًا من 1.9 mm إلى 4.2 mm)
• تصنيف KSI: 36–80 ksi بحسب التطبيق

الأسعار والتخصيص

• تبدأ الأسعار من: 48,000 دولار أمريكي (تجهيز قياسي)
• العوامل المؤثرة في السعر النهائي:
  • تعقيد المقطع وحجم اللوحة
  • إضافة نظام التثقيب/التشطيف
  • نوع نظام التحكم (PLC أساسي أو متقدم)
  • مستوى الأتمتة وخيارات مناولة اللفائف

خيارات التخصيص:

• مغذّيات مؤازرة ورؤوس تثقيب آلية
• أدوات تشغيل متعددة المقاطع
• تشخيص PLC عن بُعد
• عربات اللفائف وفاكّات اللفائف الهيدروليكية والمكدّسات

الموقع والتسليم:

جميع الآلات جديدة ومصنّعة خصيصًا وفق مقطع العميل ومواصفات الإنتاج لديه.

التسليم متاح في جميع أنحاء الإمارات، بما في ذلك أبوظبي ودبي والشارقة وغيرها.

الضمان والدعم

تتمتع كل آلة بضمان لمدة سنة واحدة من تاريخ الشحن، وتشمل دعم الصيانة والإصلاح لضمان تشغيل طويل الأمد.

الأسئلة الشائعة

س: ما هي لوحة الوصل (Gusset Plate) وأين تُستخدم؟

ج: لوحات الوصل هي ألواح فولاذية مسطحة تُستخدم لربط الكمرات والعوارض في الهياكل الفولاذية الإطارية. وهي أساسية لتوزيع الأحمال وسلامة الهيكل الإنشائي.

س: هل يمكن تهيئة الآلة لإنتاج عدة أحجام من لوحات الوصل؟

ج: نعم، يمكن تصميم أدوات التشغيل وأنظمة القطع لتناسب أحجامًا متعددة وأنماط ثقوب/تثقيب مختلفة.

س: هل يشمل السعر التثقيب؟

ج: أنظمة التثقيب والتشطيف اختيارية وقابلة للبرمجة عبر وحدات هيدروليكية بحسب رسم العميل.

س: هل تستطيع الآلة معالجة الصلب عالي المقاومة؟

ج: نعم، حتى إجهاد خضوع يبلغ 80 ksi، مما يجعلها مناسبة للتطبيقات الإنشائية الشاقة.

س: ما مدة تسليم الآلة؟

ج: من 45 إلى 75 يومًا من تأكيد الطلب، بحسب مستوى التخصيص.

هل تحتاجون إلى عرض سعر؟

للحصول على عرض سعر مخصص، أرسلوا رسم لوحة الوصل ومواصفاتها عبر البريد الإلكتروني إلى:

[email protected]

Machine Matcher – نوفّر آلات التشكيل بالدرفلة بمستوى صناعي مصممة وفق احتياجاتكم، ونوصلها إلى أي مكان في الإمارات.
