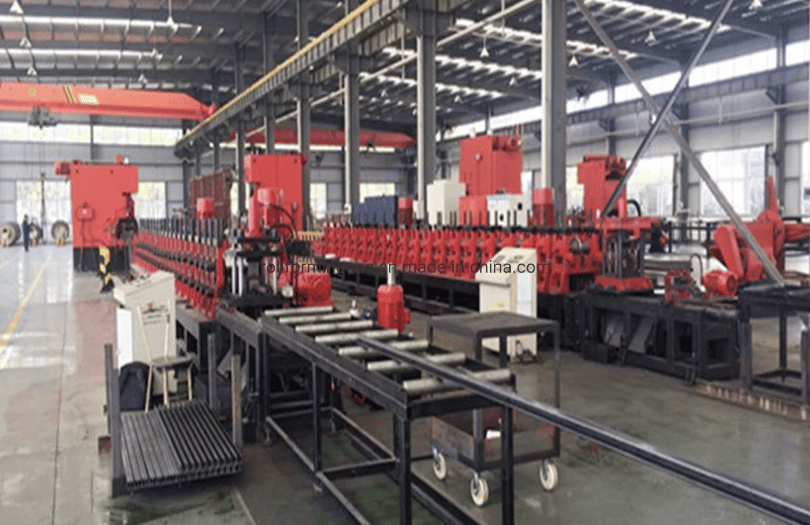

آلة التشكيل بالدرفلة للقناة المشقوقة في غامبيا

التطبيق

تتيح هذه الآلة التثقيب والتشكيل بالدرفلة بكفاءة عالية للقناة المشقوقة الشمسية، وتُستخدم على نطاق واسع في صناعة هياكل تثبيت الألواح الشمسية.

مراحل الخط

فاك اللفائف→جهاز التسوية--- المغذي المؤازر→محطة التثقيب→وحدة التشكيل بالدرفلة →المقص الهيدروليكي→المنتجات النهائية

المكونات الرئيسية1. فاك اللفائف مجموعة واحدة الآلة بنمط الرأس الواحد. هيكل الشد من نوع ذراع التوصيل، وحالة التشغيل مستقرة وموثوقة. فاك اللفائف مزود بفرامل هوائية

2. جهاز تسوية ومغذٍّ بمحرك مؤازر مجموعة واحدة الاستخدام: وفق طول الخطوة المطلوب فعليًا للتثقيب تُغذّى المادة الصفائحية، ويمكن ضبط عدة معاملات تغذية دفعة واحدة، بسهولة وسرعة. دقة تغذية عالية دون تراكم للخطأ

3. وحدة التثقيب مجموعة واحدة الهيكل: مكبس هيدروليكي بإطار ملحوم بالكامل، اقتصادي وعملي وسريع. يمكن ضبط تباعد الثقوب في الاتجاه العرضي للصفيحة، ويمكن تغيير تباعد الخطوة عبر نظام التحكم الكهربائي

4. آلة التشكيل بالدرفلة مجموعة واحدة

الهيكل: تعتمد وحدة التشكيل حوامل مستقلة (نمط الحوامل القوسية). المحرك، ومخفض السرعة، ونقل الحركة بالسلسلة

المعاملات: الحوامل القوسية: 20 مجموعة

عمود التشكيل: φ70mm (بحسب الرسم النهائي)

قدرة المحرك: حوالي 22KW (بحسب الرسم النهائي)

أقصى سرعة للخط: 5~15m/min
