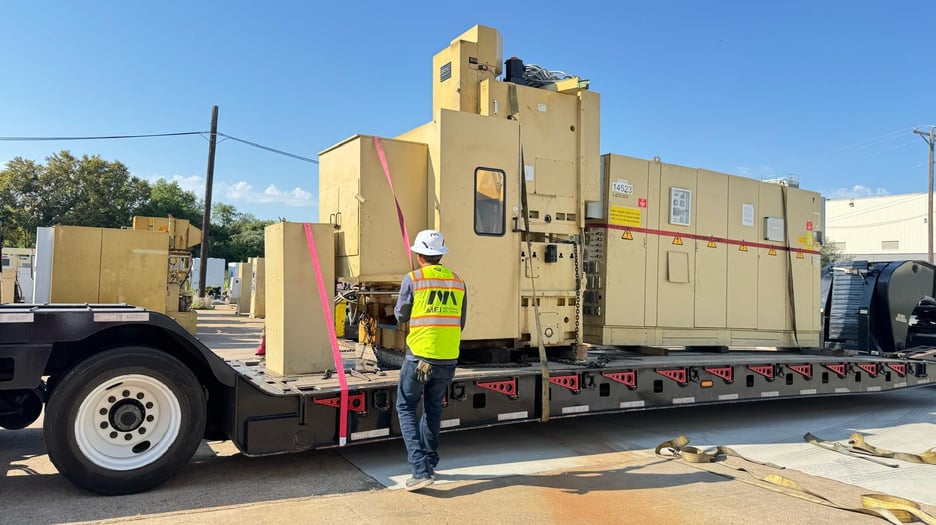

آلة تشكيل التروس (Gear Shaper) CNC مستعملة من طراز Lorenz LS 424 | A.K. Machine Traders، نافي مومباي، الهند

تتوفر آلة تشكيل التروس (Gear Shaper) CNC المستعملة من طراز Lorenz LS 424 لدى A.K. Machine Traders في نافي مومباي، الهند. تقوم آلة تشكيل التروس بقطع أسنان التروس بواسطة أداة قطع ترددية، ويمكنها قطع التروس الخارجية والداخلية على حد سواء.

تستوعب التروس الخارجية بقطر دائرة خطوة يصل إلى 420 mm والتروس الداخلية بقطر دائرة خطوة يصل إلى 370 mm، بحد أقصى لعرض الأسنان يبلغ 120 mm وحد أقصى للمقياس (Module) يبلغ 7 mm. عدد الأسنان قابل للبرمجة من 5 إلى 200، وتتحمل الطاولة حمولة تصل إلى 1000 kp.

الميزات الرئيسية

تحكم CNC في محاور أداة القطع وقطعة العمل
عدد أسنان قابل للبرمجة من 5 إلى 200
تقطع التروس الخارجية والداخلية

المواصفات الفنية

الطراز: Lorenz LS 424 CNC
قطر دائرة الخطوة، الترس الخارجي: 420 mm
قطر دائرة الخطوة، الترس الداخلي: 370 mm
أقصى قطر لقطعة العمل، الترس الداخلي: 520 mm
أقصى عرض للأسنان: 120 mm
أقصى مقياس (Module): 7 mm
أقصى حمولة على الطاولة: 1000 kp
عدد الأسنان القابل للبرمجة: 5–200
الشوط، اتجاه X+: 360 mm
الشوط، اتجاه X–: 0 mm
الشوط، اتجاه Z–: 154 mm
الشوط، اتجاه L–: 137 mm
التغذية الدورانية، أداة القطع عند Ø100: 1.2–4,800 mm/min
التغذية الدورانية، قطعة العمل عند Ø100: 1.2–4,800 mm/min
التغذية الشعاعية: 0.05–80 mm/min
أقصى سرعة للمحرك، أداة القطع (المحور C): 2,000 RPM
أقصى سرعة للمحرك، قطعة العمل (المحور D): 2,000 RPM
أقصى سرعة للمحرك، شعاعي (المحور X): 3,000 RPM
أقصى سرعة للمحرك، محوري (المحور Z): 150 RPM

التطبيقات

قطع التروس الخارجية المستقيمة والحلزونية
قطع التروس الداخلية
إنتاج التروس لصناديق التروس وأنظمة النقل
تشغيل قطع التروس الخام بعرض أسنان يصل إلى 120 mm

التفاصيل التجارية

الصانع: Lorenz
الطراز: LS 424 CNC
الحالة: مستعملة
الموقع: نافي مومباي، ماهاراشترا، الهند
البائع: A.K. Machine Traders

الأسئلة الشائعة

ما حجم التروس التي يمكنها قطعها؟ تقطع التروس الخارجية بقطر دائرة خطوة يصل إلى 420 mm والتروس الداخلية حتى 370 mm، بعرض أسنان يصل إلى 120 mm ومقياس (Module) يصل إلى 7 mm.
كم عدد الأسنان الذي يمكن برمجته؟ عدد الأسنان قابل للبرمجة من 5 إلى 200.
ما هي أقصى حمولة على الطاولة؟ أقصى حمولة للطاولة هي 1000 kp.
ماذا ينبغي أن أطلب عند الاستفسار؟ اطلب صورًا أو مقطع فيديو للآلة أثناء التشغيل، وما إذا كان الفحص ممكنًا، وأدوات القطع ووسائل تثبيت قطعة العمل والملحقات المشمولة، وحالة وحدة التحكم CNC والأنظمة الكهربائية، وترتيبات التحميل والشحن.
