خط شق لفائف الصلب عالي السرعة 0.3-3.0 mm | BLO Wuxi الصين

خط شق اللفائف المعدنية عالي السرعة BLO للسماكات من 0.3 إلى 3.0 mm

يقوم خط الشق عالي السرعة BLO بقص اللفائف المعدنية العريضة طوليًا إلى عدة لفائف شرائط ضيقة، للمواد التي تتراوح سماكتها من 0.3 إلى 3.0 mm. يفك الخط اللفافة الرئيسية، ويغذيها عبر آلة الشق الدوّارة، ثم يعيد لف الشرائط الناتجة على آلة إعادة اللف. تُستخدم الشرائط المشقوقة لتغذية مصانع الأنابيب وخطوط التشكيل بالدرفلة ومكابس الكبس وغيرها من العمليات اللاحقة. يتم تصنيع الخط بواسطة Wuxi BLO Machinery في Wuxi، الصين، ويأتي مع ضمان لمدة عام واحد.

ما هو خط شق اللفائف؟

يقوم خط شق اللفائف، ويُسمى أيضًا آلة الشق الطولي، بقص لفافة "رئيسية" عريضة من الصلب أو معدن آخر إلى عدة لفائف أضيق بعروض محددة. تورّد مصانع الصلب اللفائف عادةً بعروض قياسية مثل 1000 أو 1250 أو 1500 mm، بينما تحتاج وحدات التشكيل بالدرفلة ومصانع الأنابيب وورش الكبس إلى شرائط أضيق. يسد خط الشق هذه الفجوة، ولهذا فهو من الآلات الأساسية في أي مركز خدمات صلب أو مصنع تشكيل بالدرفلة.

كيف يعمل الخط

1. فاك اللفائف. يحمل فاك اللفائف اللفافة الرئيسية ويسحبها إلى الخط بشد ثابت.

2. أسطوانات الضغط والمغذي. تمسك أسطوانات الضغط بالشريط وتغذيه مستقيمًا ومستويًا إلى آلة الشق.

3. آلة الشق. تقوم أزواج من السكاكين الدائرية على عمودين علوي وسفلي بقص الشريط طوليًا إلى عروض ضيقة. يتم ضبط تباعد السكاكين بواسطة فواصل للحصول على عروض الشرائط المطلوبة، ويمكن تركيب سكاكين من مواد مختلفة لشق معادن مختلفة.

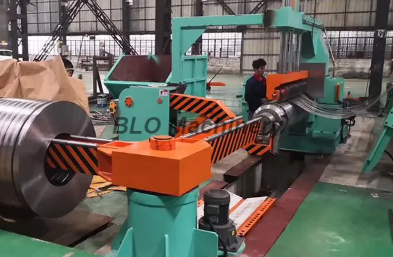

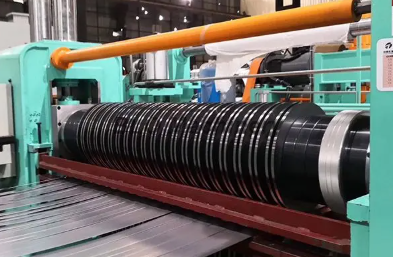

4. آلة إعادة اللف. تعيد آلة إعادة اللف لف الشرائط المشقوقة في لفائف منفصلة جاهزة للعملية التالية.

المواصفات النموذجية

تعرض الأرقام أدناه تهيئة قياسية لخط شق عالي السرعة من هذا النوع للسماكات من 0.3 إلى 3.0 mm. تُصنَّع المواصفات النهائية وفق حجم لفائف كل عميل ومتطلبات الشرائط، لذا يرجى تأكيد الأرقام الدقيقة مع BLO عند طلب عرض سعر.

المادة
سماكة المادة: من 0.3 إلى 3.0 mm
أنواع المواد: فولاذ مدرفل على البارد، فولاذ مدرفل على الساخن ومخلل، فولاذ مجلفن، فولاذ مسبق الطلاء (PPGI)، ستانلس ستيل، ألومنيوم، ونحاس
عرض اللفافة: حتى 1250 أو 1500 mm

مناولة اللفائف
وزن اللفافة: من 5 إلى 15 tons
القطر الداخلي للفافة: 508 أو 610 mm
القطر الخارجي للفافة: حتى 1800 mm
التحميل: عربة لفائف هيدروليكية مع فاك لفائف هيدروليكي قابل للتمدد

الشق
سرعة الخط: حتى نحو 120 m/min، بحسب السماكة
عدد الشرائط: حتى نحو 30 في السماكات الرفيعة، وأقل عند 3.0 mm
الحد الأدنى لعرض الشريط: نحو 30 mm
تفاوت العرض: ±0.05 إلى 0.1 mm
قطر عمود السكاكين: من 120 إلى 150 mm
مادة السكاكين: فولاذ أدوات 6CrW2Si أو D2 أو SKD11

معدات الخط
الأقسام القياسية: عربة لفائف، فاك لفائف، أسطوانات ضغط ومقوّم، مقص مدخل، آلة شق، لافّات الحواف الخردة، حلقة تخزين، وحدة فصل وشد، آلة إعادة لف مع دافع، وعربة لفائف للمخرج

التحكم والطاقة
PLC: Siemens أو Mitsubishi، مع تحكم بالسرعة بواسطة مغيّر تردد
مصدر الطاقة: 380 V، 50 Hz، ثلاثي الأطوار، قابل للتخصيص وفق الجهد المحلي

الميزات الرئيسية

نطاق سماكة واسع. يعالج خط واحد السماكات من 0.3 إلى 3.0 mm، بدءًا من لفائف الأسقف والألواح الرفيعة وصولًا إلى الشرائط الأثقل لإنتاج الأنابيب والمقاطع.

معادن متعددة. يتيح تركيب سكاكين من مادة مناسبة شق الصلب والستانلس والألومنيوم وغيرها من لفائف المعادن.

تغذية الإنتاج اللاحق. تذهب اللفائف المشقوقة مباشرة إلى مصانع الأنابيب وآلات التشكيل بالدرفلة وخطوط الكبس وعمليات اللحام.

الضمان. يأتي الخط مع ضمان لمدة عام واحد ودعم ما بعد البيع من BLO.

التطبيقات

يناسب خط الشق هذا مراكز خدمات الصلب ومشغلي التشكيل بالدرفلة ومصانع الأنابيب، والمصنّعين الذين يرغبون في شراء لفائف رئيسية عريضة بتكلفة أقل وشق شرائطهم بأنفسهم. تشمل الاستخدامات النموذجية الشرائط للأنابيب الملحومة، والمقاطع المشكّلة بالدرفلة مثل المدادات والقوائم، وقطع الكبس الخام، والمقاطع المثنية على البارد.

نبذة عن الشركة المصنّعة

تأسست شركة Wuxi BLO Machinery Equipment Co., Ltd. عام 1998 في Wuxi بمقاطعة Jiangsu، الصين. تصنّع خطوط ألواح الساندويتش، وآلات التشكيل بالدرفلة، وخطوط صوامع الحبوب، وخطوط القص بالطول، وتشغّل كل خط كامل لمدة 12 ساعة على الأقل قبل الشحن.

الأسئلة الشائعة

ماذا يفعل خط شق اللفائف؟
يقص لفافة معدنية عريضة طوليًا إلى عدة لفائف شرائط أضيق، تُستخدم بعد ذلك في مصانع الأنابيب وخطوط التشكيل بالدرفلة ومكابس الكبس.

ما السماكة التي يستطيع خط الشق BLO قصها؟
يشق المواد التي تتراوح سماكتها من 0.3 إلى 3.0 mm.

ما المعادن التي يمكنه شقها؟
بالسكاكين المناسبة، يمكنه شق الصلب الكربوني، والفولاذ المجلفن والمسبق الطلاء، والستانلس ستيل، والألومنيوم، وغيرها من لفائف المعادن.

ما الأجزاء الرئيسية لخط الشق؟
الأقسام الرئيسية هي فاك اللفائف، وأسطوانات الضغط والمغذي، وآلة الشق، وآلة إعادة اللف. وتضيف الخطوط الأكبر أيضًا عربة لفائف ومقوّمًا ولافّات للخردة وحلقة تخزين ووحدة شد.

كم عدد الشرائط التي يمكن لخط الشق قصها دفعة واحدة؟
تقص الخطوط من هذا النوع عادةً حتى نحو 30 شريطًا من المواد الرفيعة، وعددًا أقل من المواد الأسمك. يرجى تأكيد العدد الدقيق مع BLO وفق لفائفكم.

ما الفرق بين خط الشق وخط القص بالطول؟
يقص خط الشق اللفافة طوليًا إلى لفائف أضيق. أما خط القص بالطول فيقص اللفافة عرضيًا إلى صفائح مسطحة بطول محدد.

هل يأتي خط الشق مع ضمان؟
نعم، يأتي مع ضمان لمدة عام واحد.
