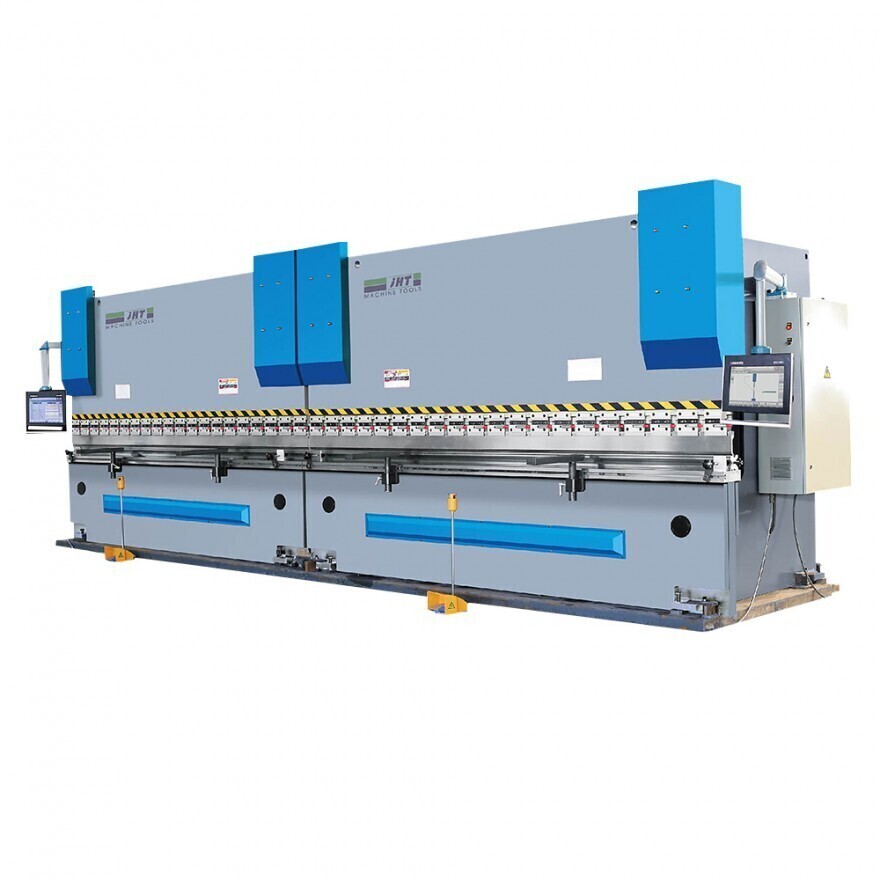

مكبس ثني CNC كهربائي هيدروليكي 200T8000

للمزيد من التفاصيل مكبس ثني CNC كهربائي هيدروليكي مع نظام Delem DA56S بـ 4+1 محاور 200T8000

جديد $72,000.00

التكوين الرئيسي

· يعتمد وحدة التحكم CNC الهولندية DELEM DA56S

· مسطرة تدريج للتحكم في عمق المحورين Y1 وY2 (المحور Y 1 / Y 2 بدقة 0.01mm)

· محرك مؤازر لتشغيل والتحكم في المحور X (المحور X بدقة 0.01mm)، مع ضبط يدوي للمحور R، ويمكن تحريك إصبع التوقف بسهولة على الدليل الأسطواني.

· دقة لولب الكريات ودليل التحريك الخطي من HIWIN تبلغ 0.01mm

· يمكن تحريك الداعم الأمامي على طول الدليل الخطي باتجاه طاولة العمل

· نظام تحكم متزامن بمؤازر كهربائي هيدروليكي مغلق الحلقة بالكامل من Rexroth الألمانية

· وصلات أنابيب الزيت من EMB الألمانية

· المحرك الرئيسي من Siemens الألمانية

· مكونات Schneider Electrics الفرنسية

· حماية هيدروليكية وكهربائية من الحمل الزائد

· القوالب العلوية ميكانيكية سريعة التثبيت، والسفلية مزدوجة V سريعة التبديل

III. معايير السلامة

1.EN 12622:2009 + A1:2013 2.EN ISO 12100:2010 3.EN 60204-1:2006+A1:2009

· جهاز حماية الأصابع الأمامي (ستارة ضوئية للسلامة)

· مفتاح دواسة KACON الكوري الجنوبي (4 درجات أمان)

· حاجز حماية معدني خلفي بمعيار CE

· مرحل أمان لمراقبة مفتاح الدواسة وأجهزة الحماية

· معيار السلامة (2006／42／EC)

IV. وحدة التحكم Delem DA56S الهولندية

· شاشة TFT ملونة عريضة النطاق بقياس 10″ مع إضاءة خلفية LCD

· التكوين القياسي بالمحاور Y1-Y2-X، ويمكن استخدام المحور R كمحور Z أو X2

· معالج 500MHZ وذاكرة بسعة 256M

· مكتبة قوالب: 30 قالبًا علويًا و60 قالبًا سفليًا

· واجهة ذاكرة USB ووصلة RS-232 وواجهة إنترنت (100Mb / 10Mb) وذاكرة محفوظة عند انقطاع الطاقة ومضخم صمامات مدمج

· منصة تشغيل Windows بالوقت الفعلي لضمان استقرار التشغيل، وتدعم الإيقاف الفوري

· برمجة رسومية ثنائية الأبعاد، وتحديد تسلسل الثني، وحساب الطول المفرود، وحساب تسلسل الثني تلقائيًا

· حساب تلقائي لقيمة تعويض انحناء طاولة العمل

· خوارزمية متقدمة للتحكم في المحور Y، للتحكم في صمام مغلق الحلقة أو مفتوح الحلقة

· أداة تحليل التشغيل عبر الإنترنت، ولوحة تشخيص، وقاعدة بيانات معايرة الزوايا

الميزات الرئيسية

تصميم صناعي جديد كليًا يجمع بين المفهوم الجمالي الحديث وتقنية إنتاج عالية الجودة ومظهر بسيط.

· أحدث تقنيات التحكم الهيدروليكي عالية الاستجابة، لسرعة وكفاءة ودقة أعلى.

· المعالجة الحرارية للهيكل، والتحقق من تحسين الصلابة للآلة بأكملها، واستخدام بنية التعويض الهيدروليكي، تضمن معًا دقة الثني في مكابس الثني من سلسلة EHP.

· النسبة المثلى للمعلمات والتكوين الأساسي عالي المستوى يضمنان أداءً مستقرًا وسهولة في التشغيل.

· يأتي نظام المقياس الخلفي القياسي في EHP بمحورين، وللقطع ذات الأشكال المعقدة تتوفر أنظمة مقياس خلفي بـ 4 أو 5 محاور مع القوالب المناسبة كخيار.

· يستخدم مكبس الثني تقنية تحكم مؤازر كهربائي هيدروليكي مغلق الحلقة بالكامل، إذ يمكن إرجاع إشارات موضع الكبّاس إلى نظام NC عبر مساطر تدريج ثنائية الجانب، ثم يضبط نظام NC كمية الزيت من الخزان بتغيير حجم فتحة الصمام المتزامن، وبذلك يتحكم في تشغيل الكبّاس (Y1 وY2) بالتردد نفسه مع الحفاظ على توازي طاولة العمل.

· بحسب حالة الصفيحة المعدنية على مكبس الثني، يمكن لنظام CNC التحكم تلقائيًا في قيمة تعويض الانحناء للحصول على زوايا وأطوال متطابقة في جميع القطع.

· يتيح استخدام تعويض الانحناء الهيدروليكي الحصول على قطع موحدة على كامل الطول. ويتكون تعويض الانحناء الهيدروليكي من مجموعة أسطوانات زيت أسفل طاولة العمل، تتيح حركة نسبية للطاولة وتشكيل منحنى محدب مثالي، بما يضمن بقاء العلاقة النسبية مع الكبّاس دون تغيير. وتعتمد قيم التعويض على سماكة الصفيحة وخصائص المادة المراد قطعها.
