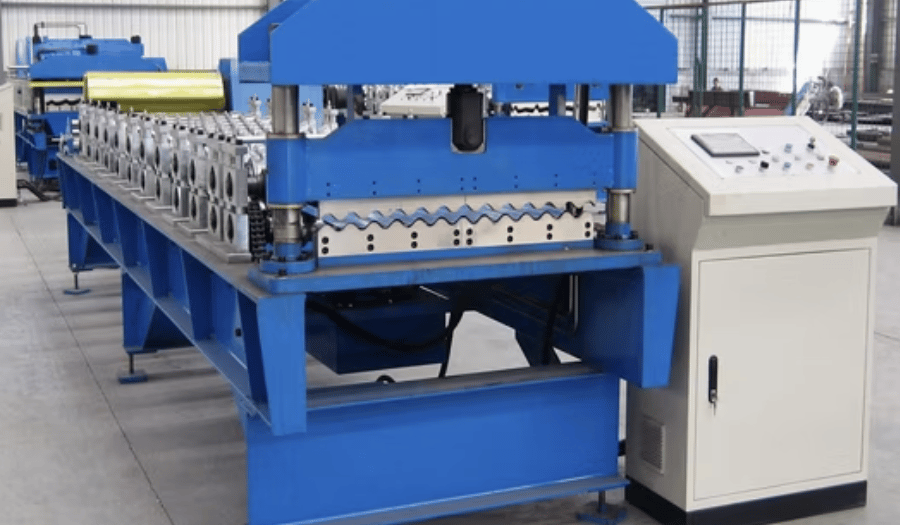

Máquina perfiladora de correas C en Italia

Una máquina perfiladora de correas C es un sistema de fabricación especializado, diseñado para producir correas en forma de C que se utilizan ampliamente en aplicaciones estructurales, especialmente en armazones de edificios como los sistemas de soporte de techos y muros. La máquina automatiza el proceso de formado de correas C a partir de lámina metálica, lo que garantiza precisión, uniformidad y eficiencia. Este equipo es muy apreciado en las industrias de la construcción y la manufactura por su capacidad para producir correas de alta calidad con un mínimo de mano de obra y tiempo.

Descripción de la máquina

La máquina perfiladora de correas C es una máquina avanzada de conformado de metal que transforma bobinas de acero o de acero galvanizado en perfiles en forma de C mediante una serie de rodillos. Incorpora funciones como corte hidráulico, punzonado y ajuste de dimensiones para adaptarse a diversas medidas y espesores. Equipada con un sistema PLC (controlador lógico programable) fácil de usar, la máquina permite una personalización precisa y una operación a alta velocidad.

La máquina es robusta, está diseñada para aplicaciones de trabajo pesado y opera con una vibración mínima, lo que garantiza confiabilidad y durabilidad a largo plazo. Su diseño modular facilita la integración de opcionales, como desenrolladores, apiladores o unidades de punzonado.

Especificaciones

Especificaciones básicas de la máquina

• Material de los rodillos: Acero GCr15 de alta calidad con cromado duro para mayor durabilidad y precisión.
• Estructura del bastidor: Bastidor de acero soldado con tratamiento de alivio de esfuerzos para evitar deformaciones.
• Medidas de perfil: Ajustable para producir varias medidas de correas C (p. ej., 80mm–300mm de ancho de alma).
• Espesor del material: 1.5mm–3.0mm (varía según los requerimientos del cliente).
• Tipo de material: Acero galvanizado, acero dulce y acero de alta resistencia a la tracción.

Componentes de la máquina

1. Desenrollador:
   • Tipo manual o hidráulico.
   • Capacidad de bobina: 5–10 tons.
2. Sistema de perfilado:
   • Número de rodillos: 14–20 estaciones (según la medida y la complejidad del perfil).
   • Diámetro de los rodillos: 76mm (ajustable para diversas medidas).
   • Velocidad de formado: 10–15 m/min (ajustable hasta 25 m/min en modelos de alta velocidad).
3. Unidad de punzonado hidráulico (opcional):
   • Punzonado antes o después del corte disponible.
   • Espesor del material: 1.5mm–3.0mm.
4. Sistema de corte hidráulico:
   • Precisión de corte: ±1mm.
   • Material de la cuchilla: acero Cr12Mov con tratamiento térmico.
5. Sistema de control:
   • Marca del PLC: Siemens o Mitsubishi.
   • Interfaz de pantalla táctil para una operación sencilla.
   • Idiomas disponibles: varios idiomas (inglés, francés, etc.).
6. Motor y transmisión:
   • Potencia del motor principal: 11–15 kW.
   • Potencia hidráulica: 5.5–7.5 kW.
   • Transmisión: accionada por caja de engranes para mayor estabilidad y eficiencia.
7. Dispositivos de seguridad:
   • Botones de paro de emergencia.
   • Protecciones de seguridad alrededor de las partes móviles críticas.
8. Opcionales:
   • Apiladores automáticos.
   • Sistemas de manejo de bobinas (desenrolladores y rebobinadores).
   • Sistemas de nivelado para mayor precisión.

Descripción del perfil

Materiales

• Acero galvanizado
• Acero laminado en caliente o en frío
• Acero de alta resistencia (si se requiere para aplicaciones de trabajo pesado)

Medidas del perfil

• Ancho del alma: 80mm–300mm
• Altura del ala: 40mm–80mm
• Tamaño del labio: 10mm–20mm
• Espesor: 1.5mm–3.0mm

Tamaño del mercado

La demanda de correas C abarca las industrias de la construcción a nivel mundial, especialmente en sectores como:

• Naves y almacenes industriales
• Cobertizos agrícolas
• Edificios comerciales
• Estructuras residenciales

Países destacados

• Estados Unidos: edificios prefabricados y construcción en acero.
• India: vivienda económica y construcción industrial.
• Emiratos Árabes Unidos: edificios de gran altura y estructuras arquitectónicas modernas.

Preparación e instalación

1. Preparación:
   • Asegúrese de que el sitio esté nivelado y listo para la instalación de la máquina.
   • Disponga los servicios necesarios, como electricidad y aceite hidráulico.
2. Ensamble de la máquina:
   • Coloque los componentes de la máquina según el plano de distribución proporcionado.
   • Conecte el suministro eléctrico y verifique que la puesta a tierra sea adecuada.
3. Calibración:
   • Configure las dimensiones deseadas del perfil mediante el sistema PLC.
   • Ajuste las estaciones de rodillos según el espesor y el ancho del material.
4. Prueba de funcionamiento:
   • Realice un lote de prueba para comprobar la precisión y la uniformidad de la producción.
   • Afine los ajustes con base en los resultados de la prueba.

Mantenimiento

• Mantenimiento diario:
  • Limpie los rodillos y las demás partes expuestas después de cada operación.
  • Verifique que no haya tornillos ni conexiones flojas.
• Mantenimiento mensual:
  • Lubrique las partes móviles y los rodamientos.
  • Inspeccione el desgaste de la cuchilla de corte y afílela o reemplácela si es necesario.
• Mantenimiento anual:
  • Realice una inspección completa de los sistemas hidráulico y eléctrico.
  • Reemplace las piezas desgastadas para garantizar la longevidad y la eficiencia.

Preguntas y respuestas

P1: ¿Cuál es el espesor máximo que puede procesar la máquina?

R: La máquina perfiladora de correas C estándar puede procesar material con un espesor de entre 1.5mm y 3.0mm. Sin embargo, hay opciones personalizadas disponibles para materiales más gruesos.

P2: ¿Puede la máquina producir varias medidas de correas C?

R: Sí, la máquina es ajustable para producir diversas medidas modificando la configuración de los rodillos y utilizando el sistema PLC.

P3: ¿Qué tipo de material es adecuado para esta máquina?

R: La máquina es compatible con acero galvanizado, acero dulce y acero de alta resistencia a la tracción.

P4: ¿Cuánto tiempo toma instalar la máquina?

R: La instalación normalmente toma de 3 a 5 días, incluidas la calibración y las pruebas.

P5: ¿Se puede ampliar la máquina con funciones adicionales?

R: Sí, se pueden integrar opcionales como apiladores, unidades de punzonado y sistemas de manejo de bobinas.

P6: ¿Es fácil de operar para un principiante?

R: La máquina cuenta con un sistema PLC fácil de usar, por lo que resulta sencilla de operar incluso para principiantes después de una capacitación básica.

P7: ¿Cuál es el periodo de garantía?

R: La mayoría de los fabricantes ofrecen una garantía de 1 a 2 años, que cubre componentes críticos como los rodillos y los sistemas hidráulicos.
