MÁQUINA DE CORTE LÁSER DE FIBRA CNC 3KW

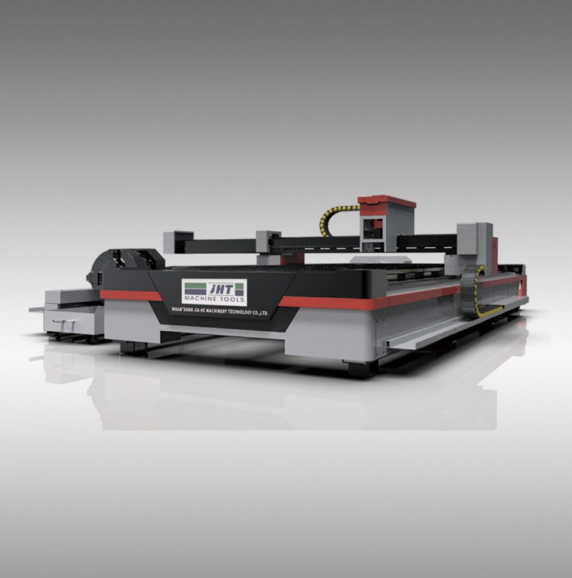

Consulte más detalles aquí MÁQUINA DE CORTE LÁSER DE FIBRA CNC PARA TUBO Y PLACA COMBINADA MODELO 3KW

Nueva $43,000.00

I. Aplicación.

El equipo de corte láser de fibra es adecuado para el corte de metales como lámina de acero inoxidable, placa de acero suave, lámina de acero al carbono, placa de acero aleado, lámina de acero para resortes, placa de hierro, hierro galvanizado, lámina galvanizada, placa de aluminio, lámina de cobre, lámina de latón, placa de bronce, placa de oro, placa de plata, placa de titanio, lámina metálica, placa metálica, tubos y tuberías, etc.

Potencia 1000W 2000W 3000W 4000W 6000W

Tamaño de la mesa de trabajo 6000x1500 mm, etc.

II. Características.

1. Estructura soldada de acero de uso industrial pesado con tratamiento de envejecimiento térmico; no se deforma tras un uso prolongado.

2. Viga transversal de aluminio fundido, ligera y estable, que garantiza un corte a alta velocidad.

3. Equipada con riel lineal Hiwin, engranaje y cremallera rectificados de alta precisión y reductor Motovario en todos los ejes, para garantizar durabilidad y alta precisión en el procesamiento prolongado.

4. Cabezal de corte láser con alimentación automática profesional Raytools, que le libera las manos.

5. Sistema de control profesional Cypcut, que permite diseñar cualquier gráfico y letras a su gusto; operación sencilla, flexible y fácil.

6. Caja de interruptores única que separa la electricidad de potencia y la de señal, evita interferencias y facilita el mantenimiento.

7. Sistema de extracción de polvo por zonas, con suficiente limpieza y un borde de corte de buen acabado.

II. Ventajas.

1. Bajo costo: el consumo total de energía es de solo 20-30% del de una máquina de corte láser de CO2 tradicional.

2. Bajo costo de mantenimiento: cuenta con transmisión por línea de fibra óptica, sin necesidad de lentes reflectores, lo que ahorra mucho en mantenimiento.

3. Fácil operación: transmisión por línea de fibra, sin ajuste de la trayectoria óptica.

4. Efecto óptico superflexible: volumen pequeño y estructura compacta, fácil de adaptar a requerimientos de manufactura flexible.

5. Excelente calidad del haz: menor diámetro focal, alta eficiencia de trabajo y mejor calidad de procesamiento.

6. Alta velocidad de corte: de 2 a 3 veces más rápida que los láseres YAG y CO2.

7. Alta estabilidad: utiliza un láser de fibra de calidad superior, con rendimiento estable; las piezas clave alcanzan una larga vida útil.

8. Alta eficiencia de conversión fotoeléctrica: en comparación con la máquina de corte láser de CO2, la máquina de corte láser de fibra tiene 3 veces más conversión fotoeléctrica, con ahorro de energía y respeto al medio ambiente.

IV. Componentes principales

A. Fuente láser

El láser de fibra tiene una estructura compacta, rendimiento estable y es de uso muy extendido. Ofrece alta eficiencia de conversión fotoeléctrica, buena calidad del haz y bajo costo de mantenimiento (la fuente láser IPG es opcional).

B. Bastidor

Para trabajo pesado, de acero soldado, con proceso de envejecimiento por vibración y proceso de recocido, por lo que la máquina no se deforma con el uso prolongado.

Este es el proceso con el que fabricamos el bastidor de nuestras máquinas:

Soldadura del bastidor con tubo de acero grueso → Proceso de recocido → Maquinado de desbaste → Alivio de esfuerzos por vibración → Maquinado de acabado

C. Sistema de control CYPCUT

El mejor sistema de control en la industria de máquinas láser de fibra. Funciones posibles:

1. Admite perforación de tres niveles, segmentada o en combinación progresiva

2. Admite el control por comunicación de la mayoría de los láseres convencionales del mercado

3. Admite procesos básicos como corte al vuelo, salto, compensación, enhebrado, microuniones, preperforación y corte de película

4. Admite seguimiento capacitivo de borde, enfoque fotoeléctrico y eléctrico, mesa doble, corte automático de tubo, memoria ante corte de energía y otras funciones avanzadas

5. Tecnologías avanzadas como punto de enfriamiento, corte de esquinas agudas, ángulo de liberación, etc.

D. Sistema de enfriamiento

Cuando el cabezal láser corta metales, se genera energía térmica en el cabezal y en la fuente láser; el sistema sirve para enfriar estas dos partes.

La función del enfriador de agua es reducir la temperatura del generador láser y evitar que se queme. Solo utilizamos enfriadores de agua de marca con calidad confiable.

F. Servomotor

El servomotor Fuji de Japón es una marca líder en todo el mundo. Se instala un servomotor Fuji en los ejes XYZ.

El potente servomotor del eje Y permite que la máquina corte a alta velocidad, con una velocidad máxima de 80m/min. Además, el servomotor Fuji es reconocido por su alta precisión y rendimiento estable.

G. Sistema de lubricación por aceite

Este accesorio de la máquina se utiliza para lubricar el riel y los bloques de la máquina, de modo que funcione de manera suave y rápida, mejorando la eficiencia de trabajo.

La función de la bomba de aceite automática es aplicar periódicamente una cantidad determinada de aceite en las guías, el husillo de bolas y la cremallera, que se desgastan con facilidad. El controlador digital regula el ciclo de trabajo de la bomba de lubricación, el tiempo de lubricación y el tiempo de intermitencia.
