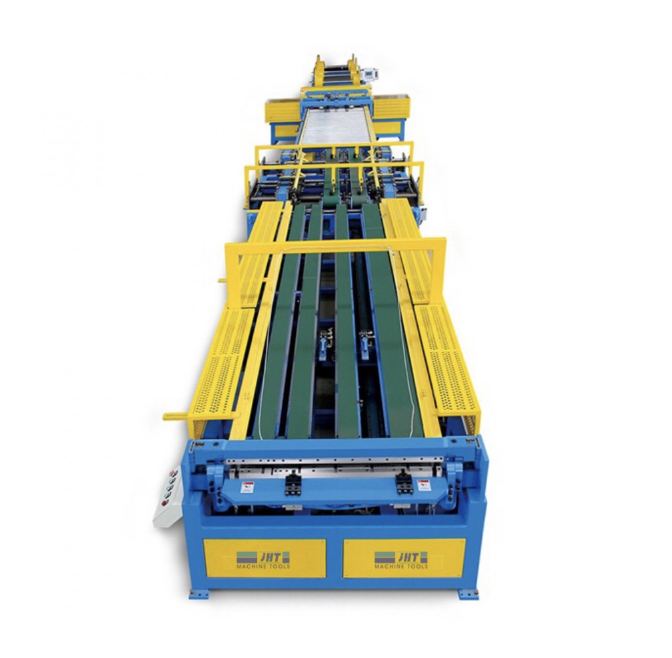

Square Auto Duct Line V

Vea más detalles aquí Square Auto Duct Line V

Nueva $49,500.00

La estructura lineal de la JHT Square Auto Duct Line V permite un procesamiento fluido y ocupa poco espacio.

2. Todos los rodillos de formado están hechos de acero para rodamientos, por lo que su vida útil se prolonga más de 5 veces.

3. Con el modo de ahorro de material del sistema CNC, el desperdicio es menor a 20 mm por rollo.

4. El sistema de posicionamiento es muy preciso gracias al mecanismo de alimentación servo, especialmente al procesar tubos de forma cuadrada.

5. Está equipada con pantalla táctil LCD de 10 pulgadas y modo opcional de doble teclado para mantener una operación estable.

6. La JHT Square Auto Duct Line V requiere al menos una persona para operarla y cada turno puede producir 600-2000㎡/día. Con funciones de memoria de producción, las órdenes de producción pueden rastrearse y consultarse.

II. Funciones principales

1. La JHT Square Auto Duct Line V se utiliza principalmente para procesar ducto recto con brida TDF y brida de ángulo con perfil «C»; capacidad de producción: 600-2000㎡/día.

2. Solo es necesario introducir las dimensiones; la línea de producción puede realizar automáticamente el desenrollado, nivelado, doblez y ranurado, muescado, cierre Pittsburgh, formado de brida TDF, formado de brida de ángulo con perfil «C» y plegado cuadrado.

3. El rodillo de nivelado es un rodillo sólido de Φ70, fabricado en acero 45# templado y revenido con recubrimiento de cromo duro para garantizar la vida útil y el efecto de nivelado, y proteger la superficie de la lámina metálica.

4. El rodillo de ranurado es un rodillo sólido de Φ100, fabricado en acero 45# templado y revenido con recubrimiento de cromo duro para garantizar la vida útil, el efecto de ranurado y un buen aspecto.

5. En conjunto con la cizalla hidráulica, cuya cuchilla está fabricada en acero 6CrWu2Si, se asegura una precisión de corte de ±0.5mm sin bordes doblados ni rebabas.

III. Accesorios estándar

1. Dos portabobinas eléctricos, 4 charolas de material (5-7t por rollo)

2. Un bastidor

3. Un cabezal principal (cabezal de la línea 2)

4. Una plataforma de brazo mecánico para sujeción, posicionamiento y transferencia

5. Una máquina de cierre de tipo desplazable

6. Una formadora doble de bridas TDF

7. Una formadora doble de bridas de ángulo de acero

8. Una plataforma de alimentación servo

9. Una plegadora hidráulica

10. Un sistema de control por computadora
