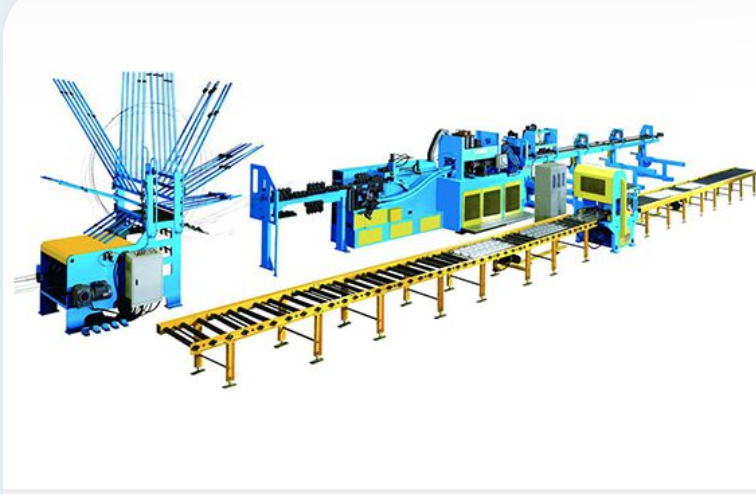

Línea de producción de armaduras de varilla de acero en la ciudad de Shaoxing, China

La línea de producción de armaduras de varilla de acero JGH35A se compone de una máquina soldadora de armaduras, una formadora de placa inferior, una soldadora de punto de placas de acero, etc. Combina sistemas mecánicos, eléctricos, hidráulicos y neumáticos con control por microcomputadora, y puede realizar todo el proceso de soldadura de armaduras de varilla, formado de la placa inferior y soldadura y ensamble de placas de acero; su capacidad de producción anual alcanza 30 metros cuadrados.

Desenrollador vertical de varilla de acero (desenrollado pasivo)

Consta de alimentador de varilla de acero (para 1 cordón superior, 2 cordones inferiores y 2 diagonales), dispositivo de medición de varilla de acero; cada desenrollador consta de eje de liberación de alambre, husillo central, plato giratorio y freno. Peso máx. de bobina: 3T Diámetro del cilindro neumático del freno: aprox. φ100*50mm; cantidad: 8 pzas.

Dispositivo de almacenamiento de varilla de acero

Este dispositivo se utiliza para colocar y almacenar la varilla del cordón superior, del cordón inferior y de las diagonales, y alimentarla a la línea de producción de armaduras.

Diámetro de varilla de acero: φ4-14mm

Cantidad de varillas de acero: 5 pzas.

Presión de aire comprimido: 0.6Mpa

Diámetro del cilindro neumático: aprox. φ80*50mm; cantidad: 7 pzas.

Dispositivo de segundo enderezado de varilla de acero

Utiliza dos juegos de 7 rodillos de enderezado para enderezar las varillas de los cordones superior e inferior, mientras que las 2 varillas de las diagonales se enderezan con un mismo juego de 7 rodillos de enderezado.

Dispositivo de doblado de varilla de acero

Consta de 2 pares de ruedas dentadas giratorias de cadena, brazo de doblado, motor de accionamiento y dispositivo de ajuste de especificaciones superior e inferior.

Potencia del motor: aprox. 22kw

Rango de altura de procesamiento: 70-320mm

Dispositivo de transporte de varilla de acero

El dispositivo de transporte de varilla de acero utiliza accionamiento por cigüeñal; la longitud de carrera se puede ajustar con precisión mediante la excentricidad de la biela.

• Requisitos de la materia prima Los cordones superior e inferior están hechos de varilla corrugada de acero con nervaduras helicoidales, que cumple los requisitos de la norma GB14981-2004 "Dimensions, shape, mass and tolerances for hot-rolled wire rods". La varilla de las diagonales es de barra redonda lisa, que cumple los requisitos de la norma GBT 14981-2004 "Dimensions, shape, mass and tolerances for hot-rolled wire rods".
• Velocidad máxima de la línea de producción (muestra de prueba TD3-100): 15-20 m/min para armadura doblada convencional
• Potencia total del equipo Fuente de energía de soldadura: con la más reciente tecnología de conversión de frecuencia de CA, la capacidad instalada del transformador es de 200kW x 4 unidades Consumo de energía del sistema de soldadura: 250 kVA (fuente de alimentación de frecuencia variable) Potencia instalada del motor: 80 kW Enfriador Mode 3000: ≈ 13 kW (equipo de terceros, sujeto a la entrega) Consumo real de energía de la línea de producción en producción normal: aprox. 60kW (motor)
• Alimentación eléctrica: 380V/50 Hz CA trifásica
• Temperatura ambiente: -5~45 ℃
• Longitud de la armadura: 2-12 m (opcional en 2-6 m)
• Parámetros de agua, gas y líquido Caudal de agua de enfriamiento: ≥100 L/min (siempre que el efecto de enfriamiento del equipo garantice la circulación normal del agua de enfriamiento, esta debe ser agua pura, y se debe añadir anticongelante cuando la temperatura esté bajo cero.) Presión de aire comprimido: ≥0.6 MPa Caudal de aire comprimido: ≥1 m3/min Presión hidráulica: 16 MPa
• Dimensiones de la línea de producción: ≈45000×5000×4500 mm (L×A×H)

Parámetros de la armadura
