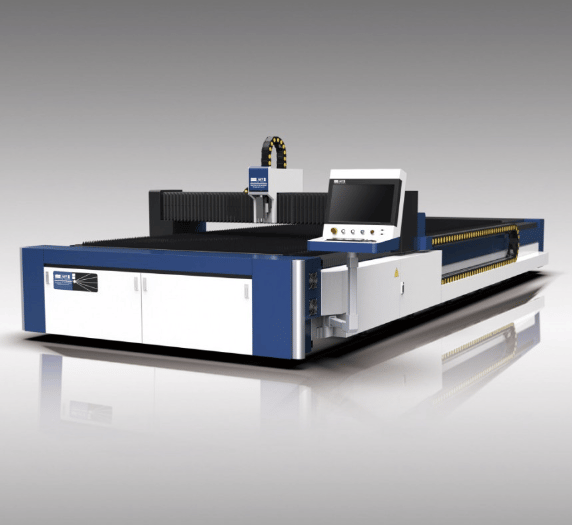

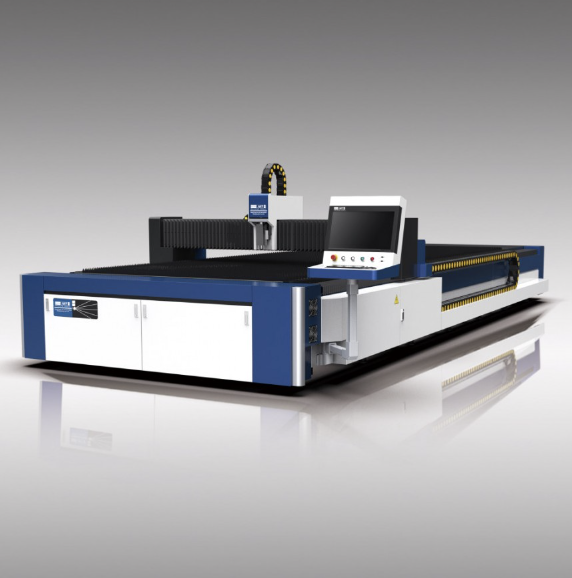

MÁQUINA DE CORTE LÁSER DE FIBRA CNC 2000W

Vea más detalles aquí MÁQUINA DE CORTE LÁSER DE FIBRA CNC 2000W MESA DE TRABAJO 2040

Nueva $50,000.00

I. Aplicación.

El equipo de corte láser de fibra es adecuado para cortar metales como lámina de acero inoxidable, placa de acero dulce, lámina de acero al carbono, placa de acero aleado, lámina de acero para resortes, placa de hierro, hierro galvanizado, lámina galvanizada, placa de aluminio, lámina de cobre, lámina de latón, placa de bronce, placa de oro, placa de plata, placa de titanio, lámina metálica, placa metálica, tubos y tuberías, etc.

Potencia 1000W 2000W 3000W

Tamaño de la mesa de trabajo 3000x1500 mm 4000x2000mm 6000x2000mm, etc.

II. Características.

1. Estructura soldada de acero de uso industrial pesado con tratamiento de envejecimiento térmico; no se deforma tras un uso prolongado.

2. Viga transversal de aluminio fundido, ligera y estable, que garantiza un corte a alta velocidad.

3. Equipada con riel lineal Hiwin, engranajes y cremalleras rectificados de alta precisión y reductor Motovario en todos los ejes, para garantizar durabilidad y alta precisión en el procesamiento prolongado.

4. Cabezal de corte láser profesional Raytools con alimentación automática, que le libera las manos.

5. Sistema de control profesional Cypcut, que permite diseñar cualquier gráfico y letras a su gusto; la operación es sencilla, flexible y fácil.

6. Caja de interruptores única que distingue la corriente fuerte de la débil, evita interferencias y facilita el mantenimiento.

7. Sistema de extracción de polvo por zonas, con limpieza suficiente y un borde de corte de buen acabado.

III. Ventajas.

1. Bajo costo: el consumo total de energía es solo del 20-30% del de una máquina de corte láser CO2 tradicional.

2. Bajo costo de mantenimiento: cuenta con transmisión por fibra óptica, no requiere lentes reflectoras, lo que ahorra mucho en mantenimiento.

3. Operación sencilla: transmisión por fibra óptica, sin ajuste de la trayectoria óptica.

4. Efecto óptico superflexible: volumen reducido y estructura compacta, adecuada para requisitos de fabricación flexible.

5. Excelente calidad del haz: menor diámetro de enfoque, alta eficiencia de trabajo y mejor calidad de procesamiento.

6. Alta velocidad de corte: de 2 a 3 veces más rápida que el láser YAG y CO2.

7. Alta estabilidad: utiliza un láser de fibra de calidad superior, con desempeño estable; las piezas clave alcanzan una larga vida útil.

8. Alta eficiencia de conversión fotoeléctrica: en comparación con la máquina de corte láser CO2, la máquina de corte láser de fibra tiene una conversión fotoeléctrica 3 veces mayor, con ahorro de energía y respeto al medio ambiente.

IV. Componentes principales

A. Fuente láser

El láser de fibra tiene una estructura compacta, un desempeño estable y un uso muy extendido; ofrece alta conversión fotoeléctrica, eficiencia, buena calidad del haz y bajo costo de mantenimiento (la fuente láser IPG es opcional).

B. Bastidor

De uso pesado, de acero soldado, con proceso de envejecimiento por vibración y proceso de recocido. Así, la máquina no se deforma con el uso prolongado.

Este es el proceso con el que fabricamos el bastidor de nuestras máquinas:

Soldadura del bastidor con tubo de acero grueso → Recocido → Maquinado en desbaste → Alivio de tensiones por vibración → Maquinado fino

C. Sistema de control CYPCUT

El mejor sistema de control en la industria de máquinas láser de fibra. Funciones posibles:

1. Admite tres niveles de perforación, segmentada o combinación progresiva

2. Admite el control de comunicación de la mayoría de los láseres convencionales del mercado

3. Admite procesos básicos como corte volante, salto, compensación, entrada de rosca, microuniones, preperforación y corte de película

4. Admite funciones avanzadas como seguimiento de borde capacitivo, fotoeléctrico, enfoque eléctrico, mesa doble, corte automático de tubo y memoria ante corte de energía

5. Tecnologías avanzadas como punto de enfriamiento, corte de esquinas agudas, ángulo de liberación, etc.

D. Sistema de enfriamiento

Cuando el cabezal láser corta metales, se genera energía térmica en el cabezal y en la fuente láser; este sistema sirve para enfriar ambas partes.

La función del enfriador de agua es reducir la temperatura del generador láser y evitar que el láser se queme. Solo utilizamos enfriadores de agua de marcas reconocidas y de calidad confiable.

F. Servomotor

El servomotor japonés Fuji es una de las mejores marcas del mundo. Los servomotores Fuji se instalan en los ejes XYZ.

El potente servomotor del eje Y permite que la máquina corte a alta velocidad; la velocidad máxima puede ser de 80 m/min. Además, el servomotor Fuji es famoso por su alta precisión y desempeño estable.

G. Sistema de lubricación por aceite

Este accesorio de la máquina se utiliza para lubricar el riel y los bloques de la máquina, de modo que funcione de forma suave y rápida, mejorando la eficiencia de trabajo.

La función de la bomba de aceite automática es realizar la lubricación cuantitativa periódica de las guías, el husillo de bolas y la cremallera, que se desgastan con facilidad. Un controlador digital regula el ciclo de trabajo de la bomba de lubricación, el tiempo de lubricación y el tiempo de intermitencia.
